这款发动机是劳斯莱斯设计生产的。

劳斯莱斯成立于1906年,最初生产汽车。1914年第一次世界大战爆发时,劳斯莱斯被要求开始设计和制造飞机引擎。利用20世纪20年代和30年代的高输出、液体冷却发动机的经验,该组织帮助开创了这一行业,劳斯莱斯在1933年开始设计著名的梅林。在其相似的隼式设计之后,“梅林”为二战期间的许多重要飞机提供了动力,包括“霍克飓风”、“超级海洋喷火”和北美的P-51。

最强大的梅林版本开发了更强大的马力,他们的置换比过任何其他二战时期生产的发动机。帕卡德汽车公司和大陆航空公司获得许可,在美国制造了超过5.8万台梅林。许多被运到英国,其他的被用在美国的Curtiss P-40和大多数版本的p51上。这次分享的梅林引擎是区别于北美F-6和P-51野马的不同型号的例子。

我们将从这期开始陆续分享这款发动机的Solidworks格式3D图纸。

因为3D图实在是按照1:1制作的,精细到每个零件,图纸数据量庞大,所以我们分期分享。对于电脑配置还是有一定要求的。

这期分享第一部分。

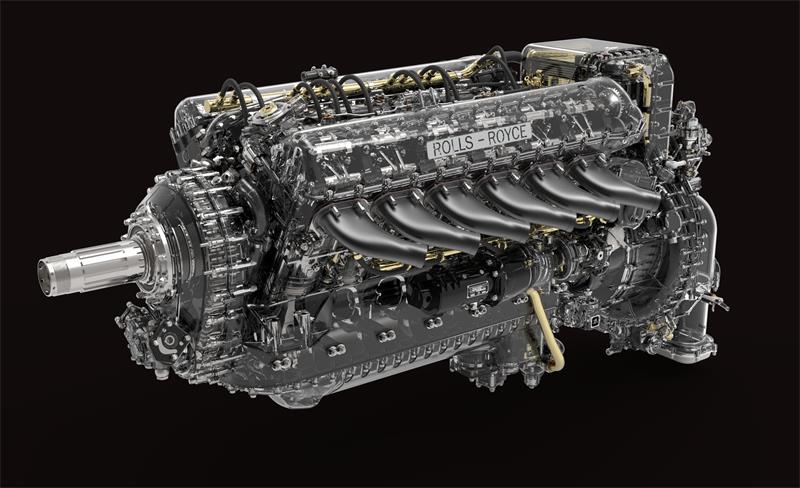

以下图片是最后的效果:

MERLIN 62 ENGINE ASSEMBLY.398.jpg

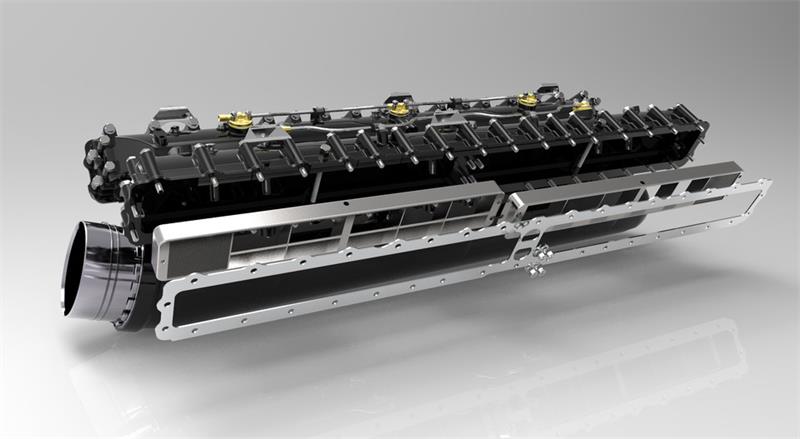

今天分享第一部分:歧管总成



下载链接:

请勿盗用nbnq.net教程网的图片请登录购买后查阅
牛8牛9
