这次多们来分享一些关于倒圆角的高级技巧:圆形角和部分边线参数。

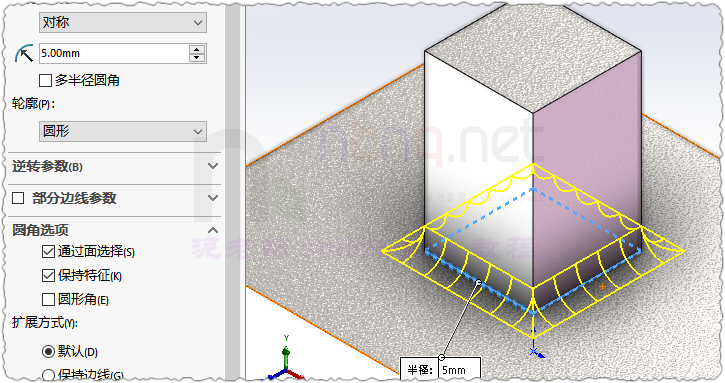

下图这样,对一个直角周围边线倒圆时,顶角的地方自然也是直的。但是我们只需一个选项,就可以让它过滤成圆角。

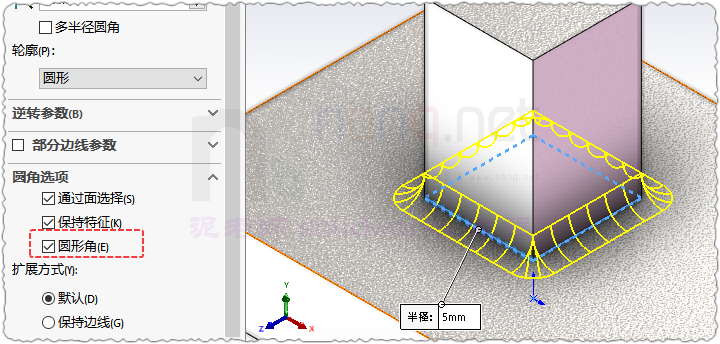

在“圆角选项”中,勾选“圆形角”,在角的顶点将会产生一个和圆角半径相等的圆角。

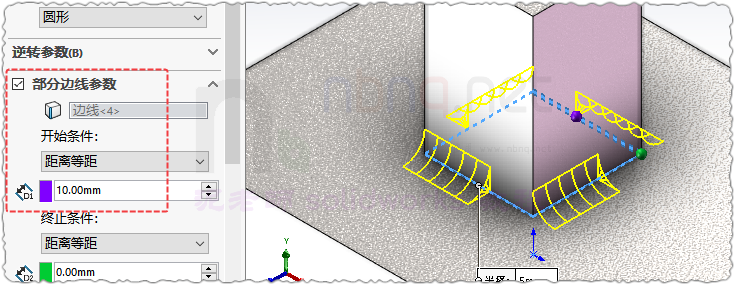

更进一步的高级功能:如果想对交线的某段倒圆,可以勾选【部分边线参数】。


部分边线就是只倒圆边线的一部分,灵活地对倒圆线进行控制。这个功能相信大部分人都很少用到,不过到关键时候真的可以帮你大忙。我们需要把它牢记在心,需要的时候可以事半功倍。
