很多人知道螺纹孔的直径标注公差,但是你晓得不,除了螺纹等级之外,它的四个关键值例如深度也是可以标公差的。

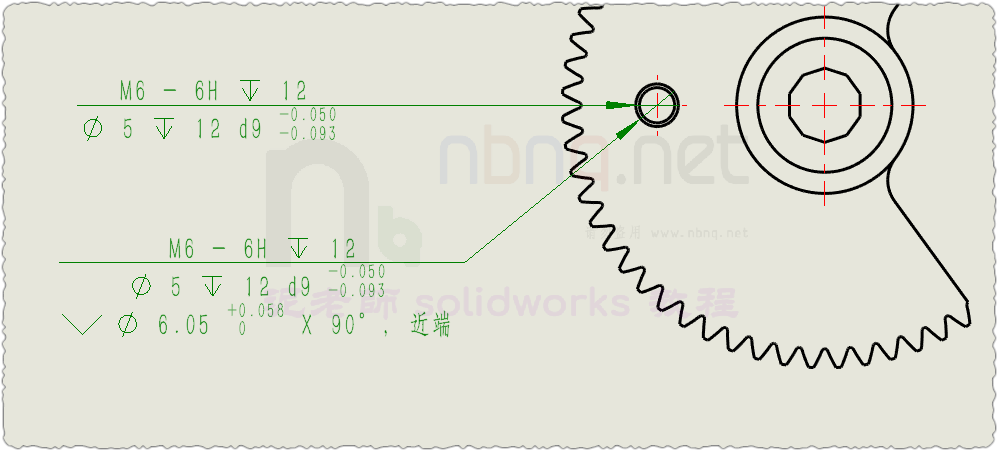

上面是一个M6的孔,对于打孔深度12,这里也标了一个公差。而且这个公差是可以在选择里直接选等级的,不是手工改表达式的。

对于这类的公差可以在这里进行设置:

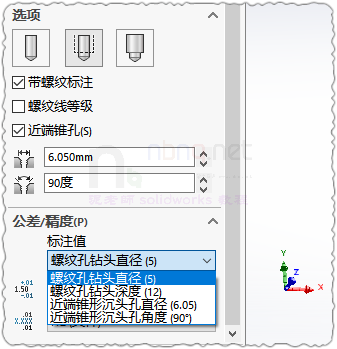

首先回到模型里,找到使用异形孔向导打好的孔,选项里,找到最下面的【公差/精度】。下拉“标注值”。

这里提供了四个选项,分别是

螺纹孔钻头直径

钻头深度

锥形沉头孔的直径

孔的角度

在这里分别对公差选择,回到工程图,重新点击“孔标注”,带有公差的标注就自动做好了。
