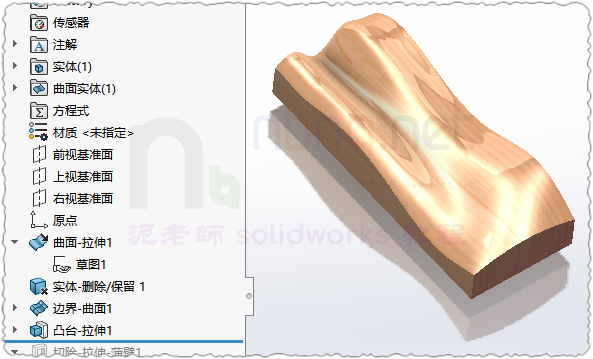

这样的东西你会画吗？

难度不高，突破点就是那个上下起伏的东西如何弄出来。这里我们想到可以使用【边界曲面】把顶上的起伏面做好。

思路清晰了，接下来看绘制过程：

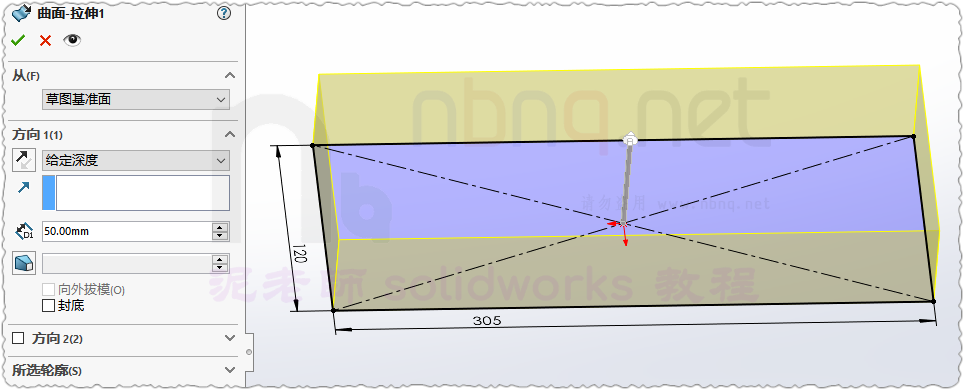

画一个方框，拉伸曲面出来，得到四个边界面。

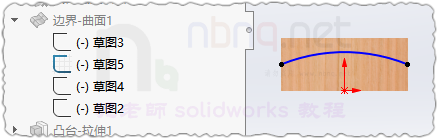

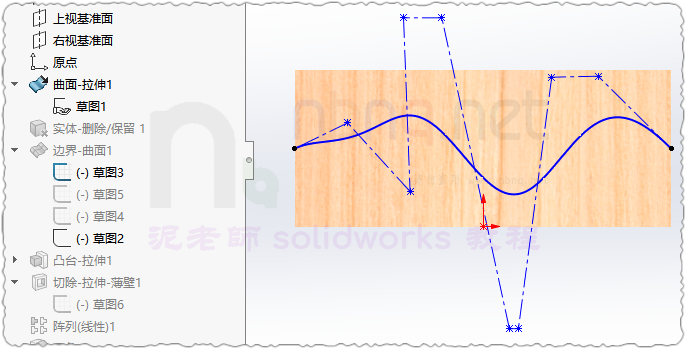

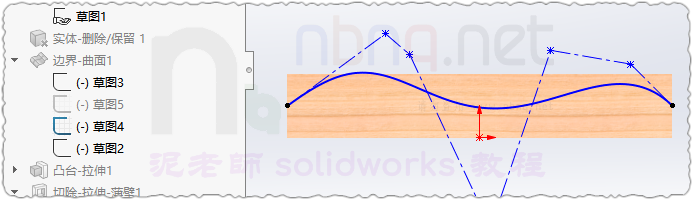

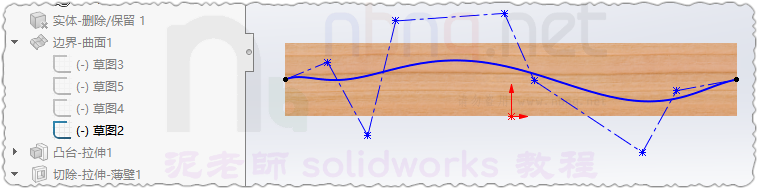

分别在四个面上绘如下草图，注意交点的位置是重合的。可以使用【样条样式曲线】，控制更直观。

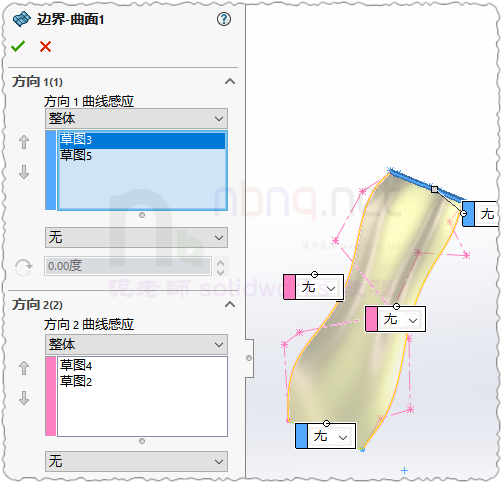

使用【办界曲面】命令，合围成一个面。这个波浪面就是我们需要用到的。

回到拉伸曲面那个草图，用它拉伸出来个凸台出来。成型到这个曲面。这样就得到了一个台子样的实体。

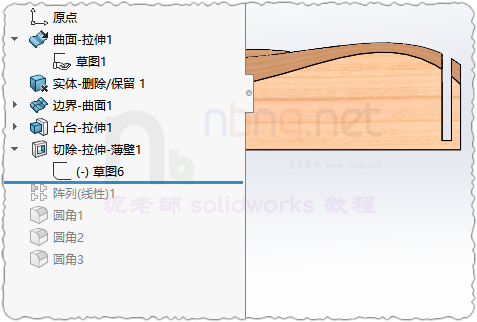

然后切除一个深槽来，阵列一下就成了。

最后还是一样的倒圆角。
