在零件和工程图中,Solidworks对于弧的长度都是可以标注的,而且标注方法也都相同。下面我们一起来看一下具体如何来标注不同形状的弧的长度。
1.标注圆弧:点四下鼠标,需要点击弧线和两个端点。
首先我们使用圆心起点圆弧工具绘制一个圆弧。
点击智能尺寸,点击圆弧,没错就是标注圆弧半径一样的。
到这里时不要点击空白,这样会把半径标注出来。而是需要接着点击圆弧的第一个起点,然后再点击圆弧的后一个终点。这样再向外移动一下鼠标,在空白处点击一下将长度标注出来。

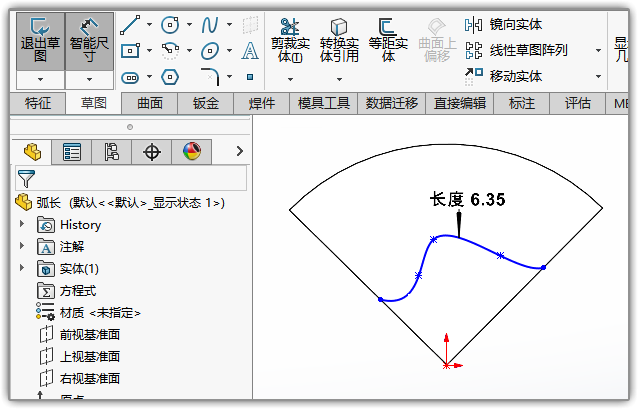

2.标注样条曲线:点两下鼠标,只需要点弧线。
所以,弧长的标注还是非常方便的。当然在工程图中也是同样的标注方式。
