CSWE简介：

Solidworks官方认证可以分为两类三个级别。

等级类：CSWE(专家)  CSWP(专业工程师)  CSWA(助理工程师)  ，其中SOLIDWORKS 认证专家能够利用高级功能和特性轻松解决复杂的建模难题。CSWE 将具备 SOLIDWORKS 软件所有领域的全面知识。CSWE 能够解决给定的几乎任何建模问题，并且通常是同行中使用 SOLIDWORKS 的领路人。

专业类：CSWP — 工模具   CSWP 钣金    CSWP — 焊件    CSWP 曲面    CSWSP-FEA

题目：010  高清图片，请另存打开查看。

这个题目还是非常简单的。需要注意右边的半圆键槽，两侧的打孔倒角比较大。

绘制过程：

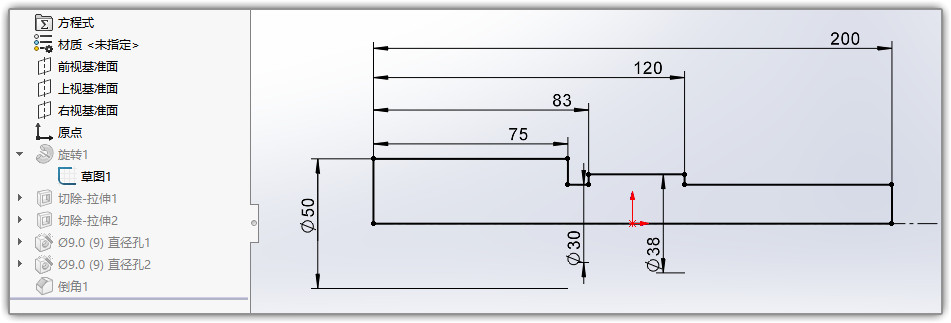

前视面绘草图，旋转出一根轴来。

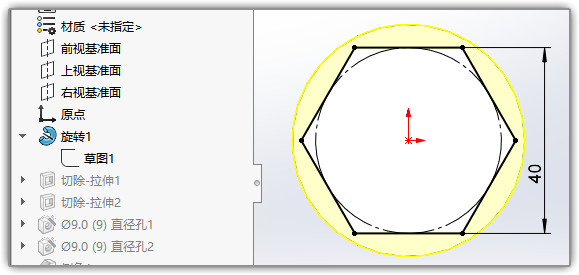

然后在实体的最左侧绘一个六边形，拉伸切除，把六角棒切出来。

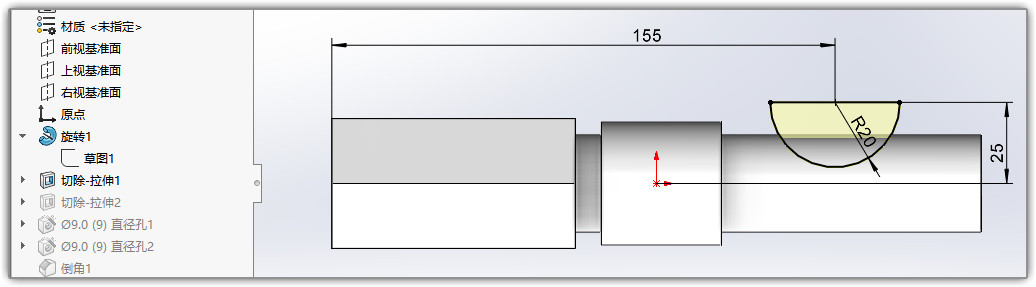

回前视面，画一个半圆，两侧切除。把半圆键槽切出来。

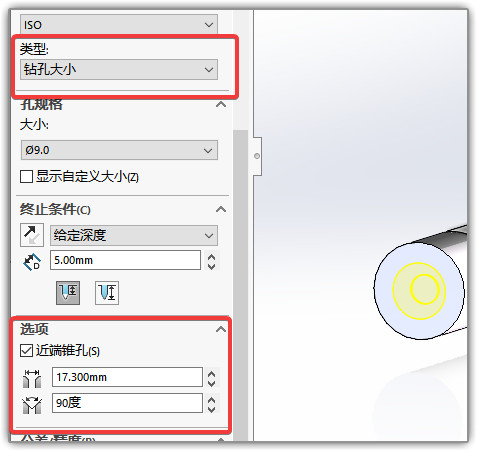

然后两头打孔。注意勾选近端锥孔，填好参数。

最后倒右边的圆角，就完成了。

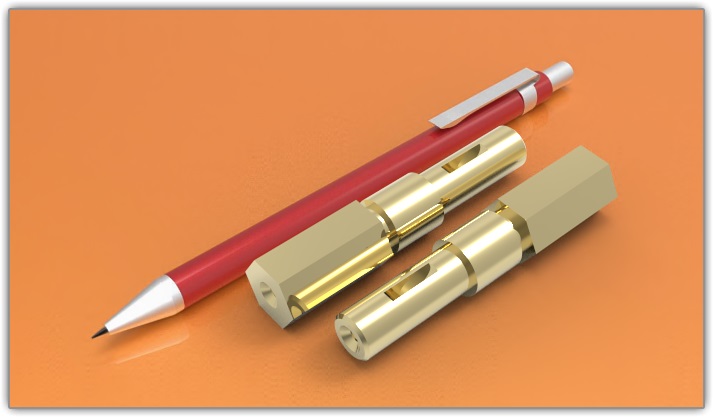

简单渲染一下

下载这个模型：

https://evercraft.co/share?key=C28E84
