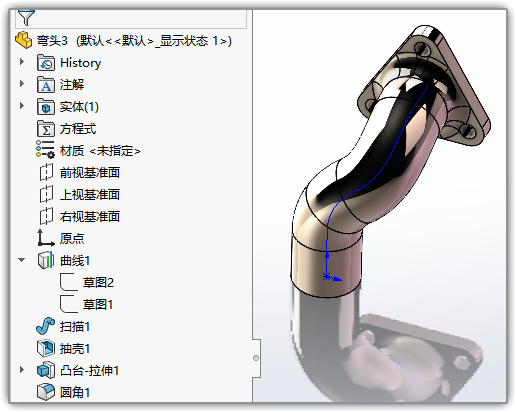

这是一个立体空间弯曲的管子，所以扫描路径可以使用投影曲线获得。

绘制过程：

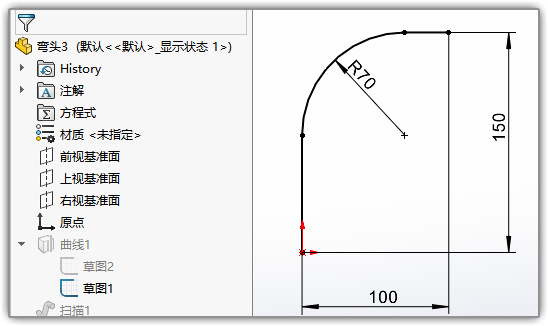

右视面绘制草图1，即右侧视图，

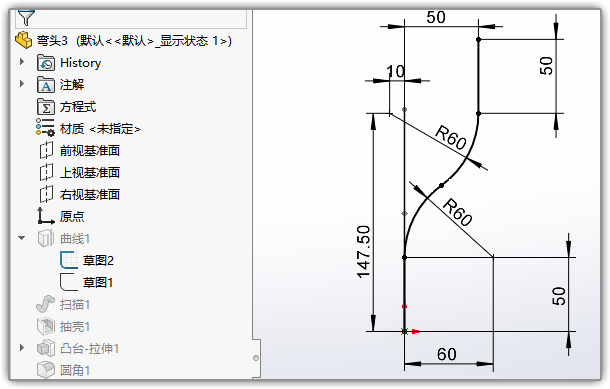

前视面绘草图2，即前视图中心线

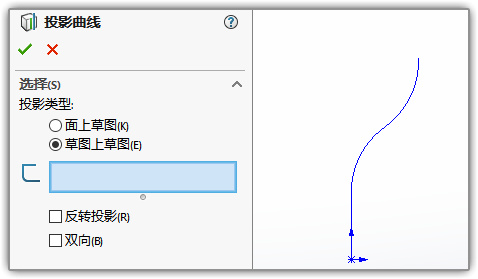

【曲线】-【投影曲线】-类型里选草图上草图，分别选中上两步的草图1和草图2，得到如下草图。

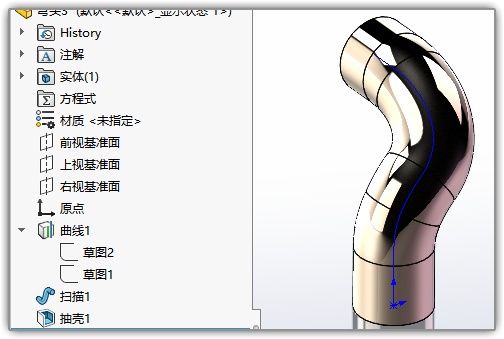

使用这个新图进行扫描，得到管子主体，然后抽壳一个厚度。

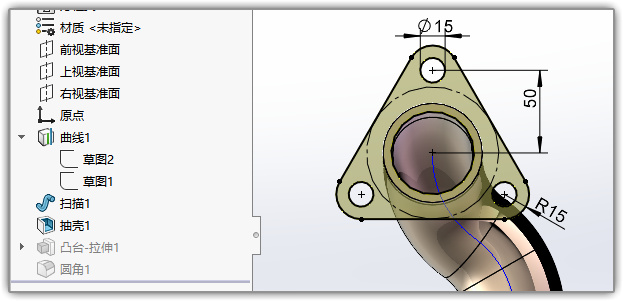

在管子上边出品的平面上绘法兰，拉伸凸台。

最后倒倒圆角就完成了。

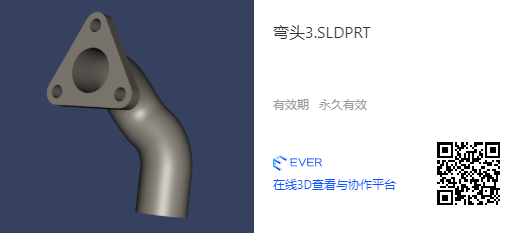

下载这个模型 ：

下载链接：
