题目:016

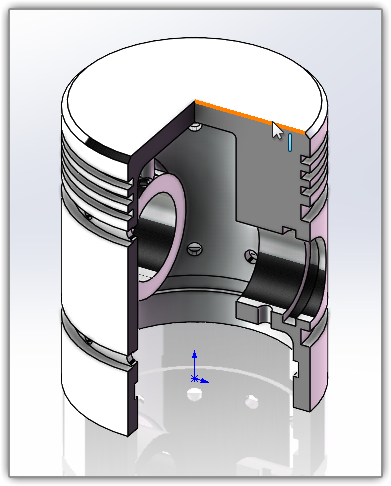

016.png这是一个活塞型题目,不难,中规中矩。

绘制过程:

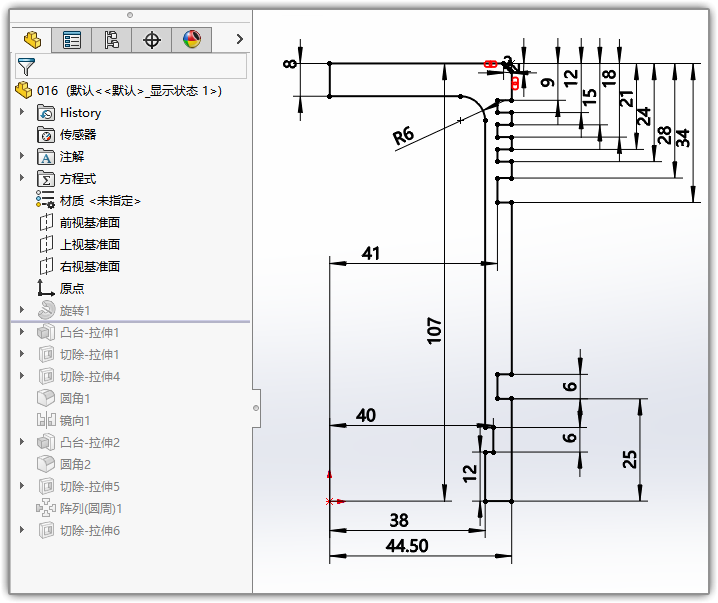

前视面绘草图,旋转凸台。

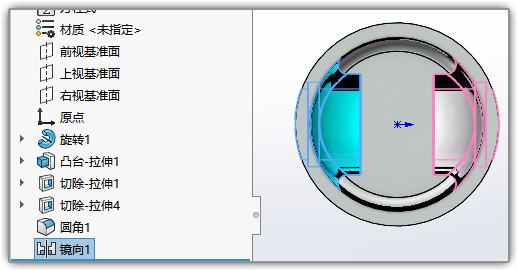

右视面画圆,拉伸至活塞外壁 。

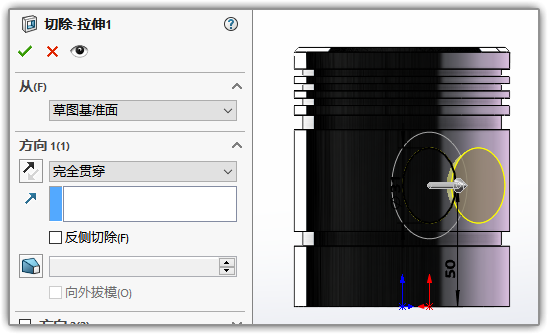

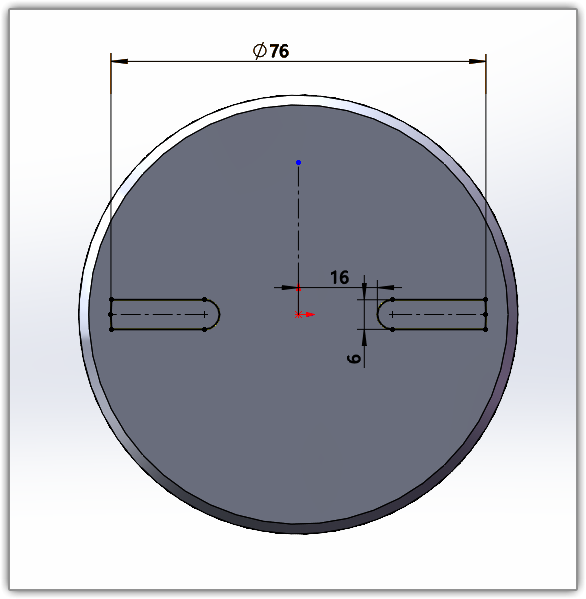

再画小圆,切除,完全贯穿。

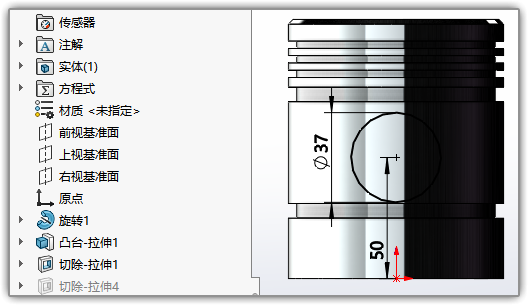

再画一个37的圆,把圆槽切除出来,深度5

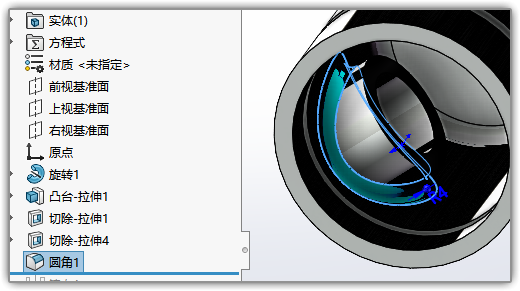

倒一下圆角


整体镜像一下

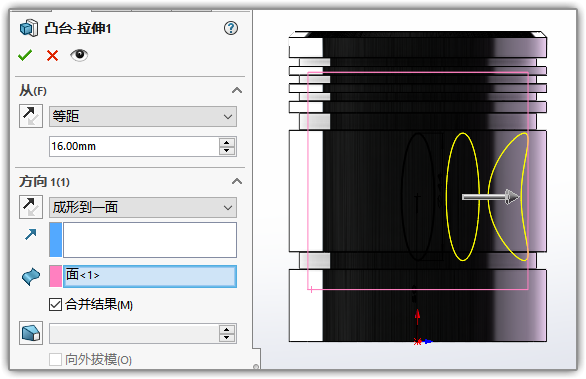

在活塞顶部画草图,向下拉伸,成型到下一面。

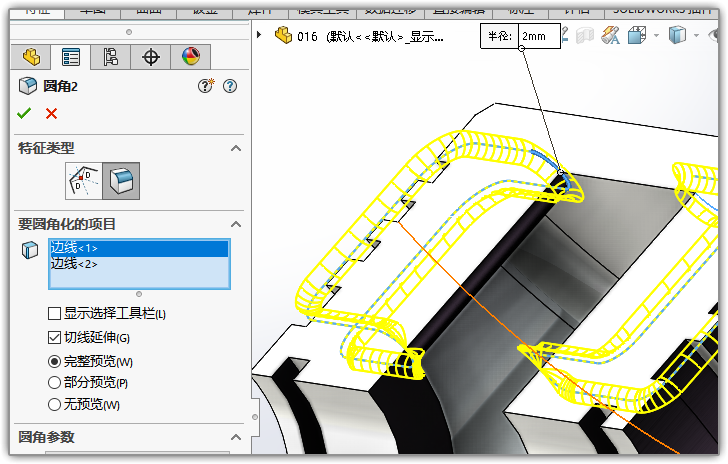

将活塞在前视面剖开,做圆角。

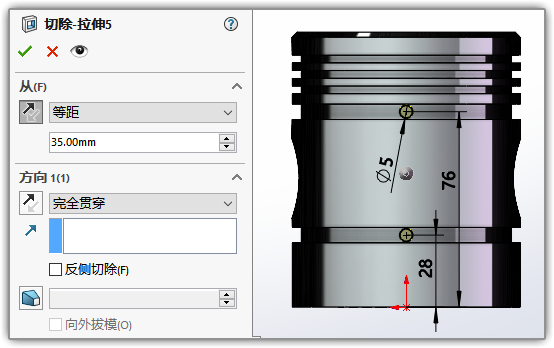

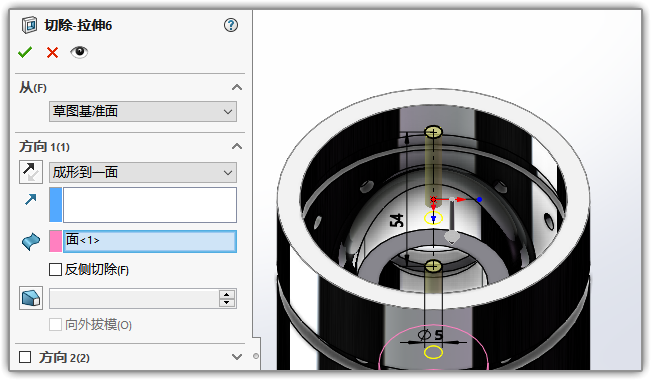

前视面画两个小圆,切除。注意开始位置尽量靠近内壁。

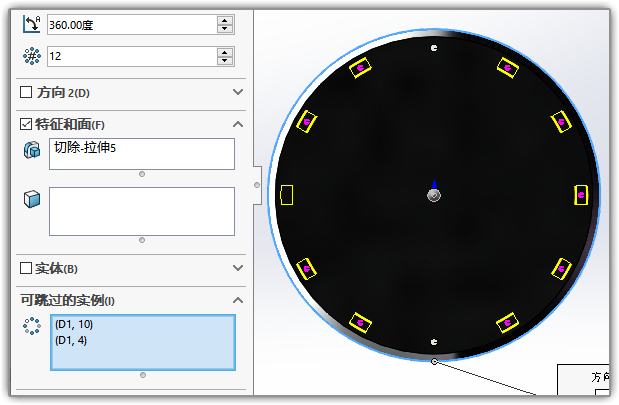

阵列12个,可跳过实例里把左右两侧的两个去掉。


最后再底面上画小圆,切除一下搞定。

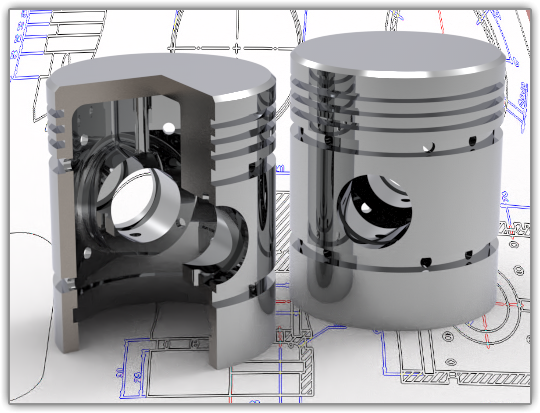

简单渲染一下
