绘制过程：

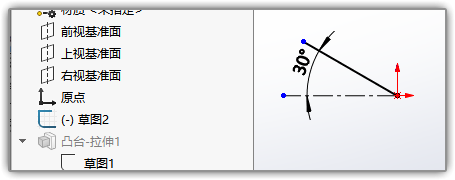

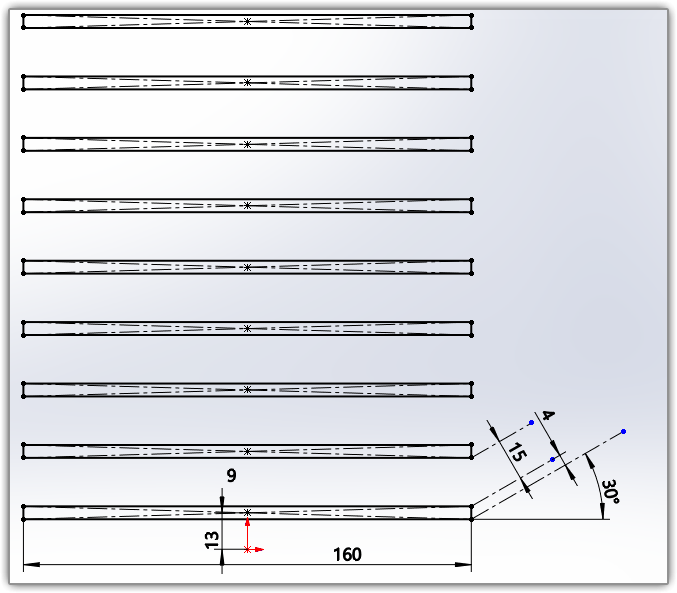

前视面或右视面绘制草图，位伸凸台。这个草图要斜着拉伸，所以我们还要绘制好一个斜线。

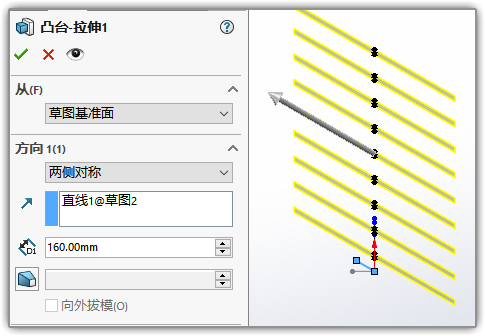

拉伸方向选择斜线。
这样就做好了散热翅片。

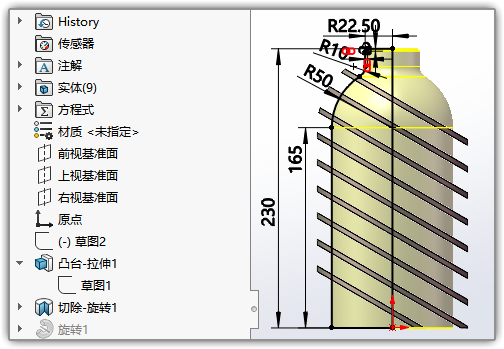

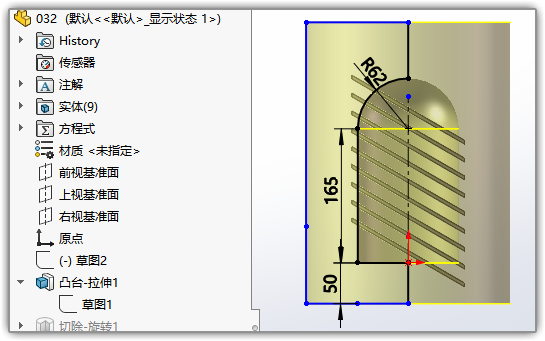

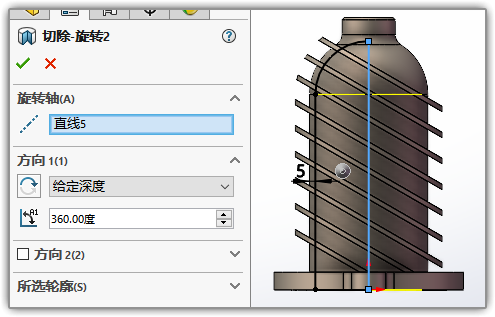

做一个旋转切除将外轮廓切除出来。
再做一个旋转凸台，将实心部分做出来。

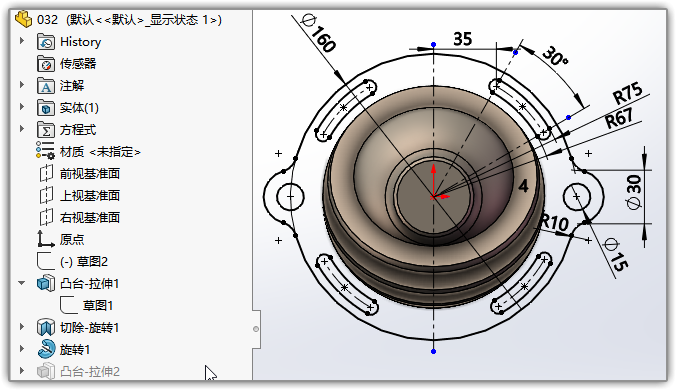

上视面做草图，把底座伸出来。
然后再做旋转切除，把瓶子中间部分切除。

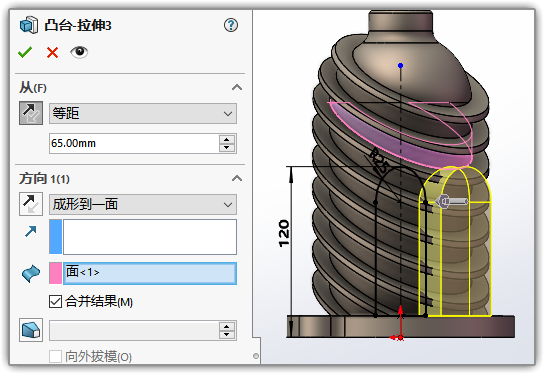

做草图，圆桶外侧向内拉伸，成型到圆面上。

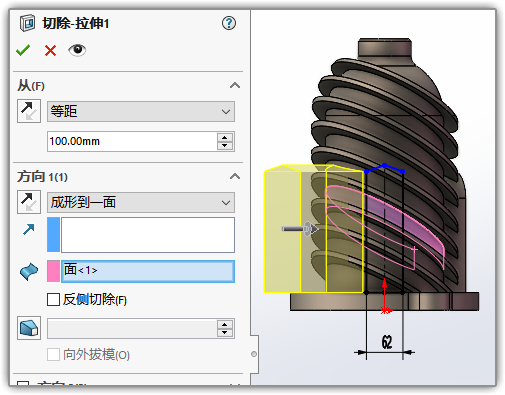

另一侧选做一个拉伸切除，把空白部分切出来，

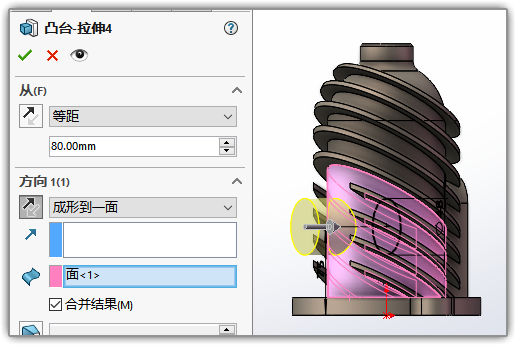

同样把另一侧的小凸台也拉伸出来。

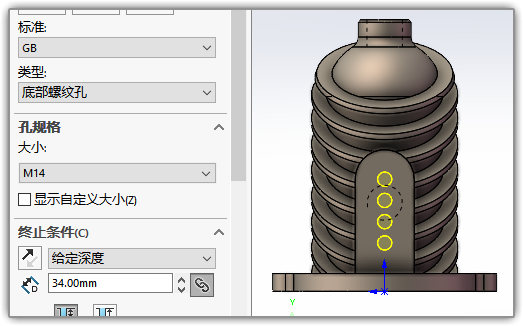

依次打好各个地方的螺纹孔。
最后倒角圆角做一下就完成了。
这个题目草图绘制都比较简单，就是把图拆成不同的部分，一步一步往上添就完成了。

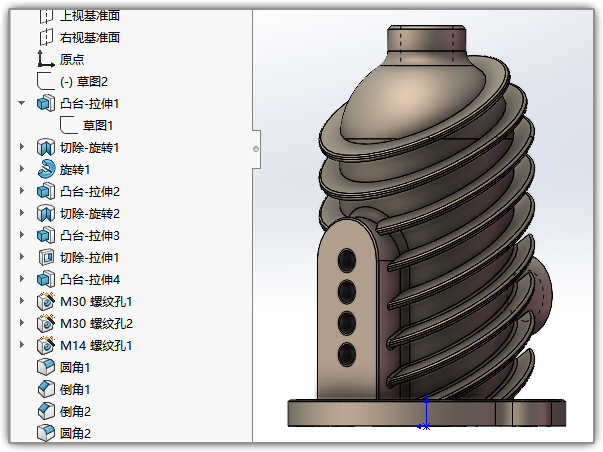

简单渲染一下
