这个题目看起来有点复杂，其实也没什么难度，只要仔细点核对图纸就行。
绘制过程：
在前视面绘制一个41的圆，拉伸凸台。

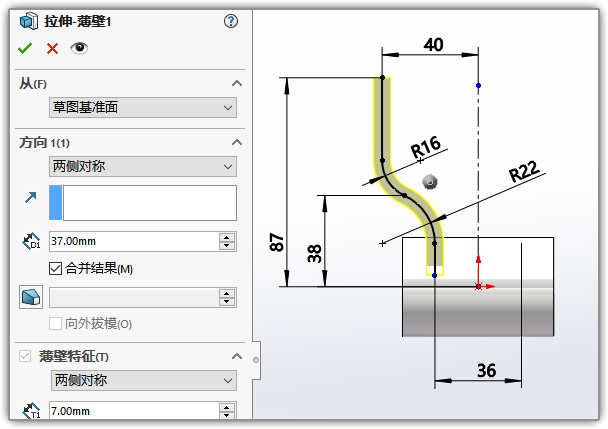

在右视面绘制草图，拉伸-薄壁，方向两侧，两侧加厚7。

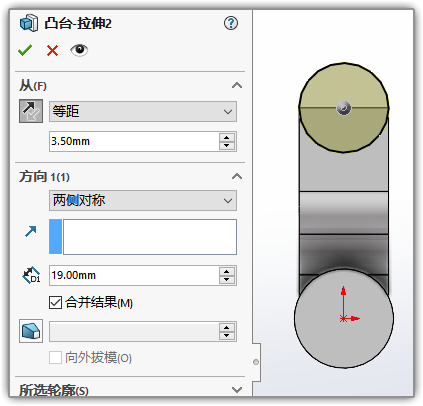

在新拉伸出的顶端中心位置绘制圆，拉伸。

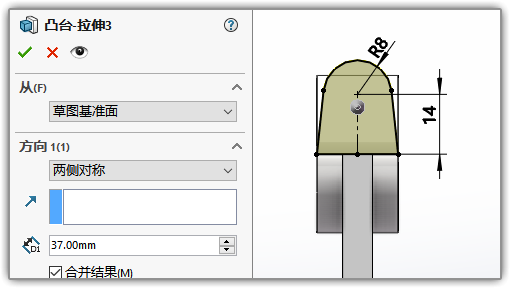

回右视面绘制如下草图，拉伸。

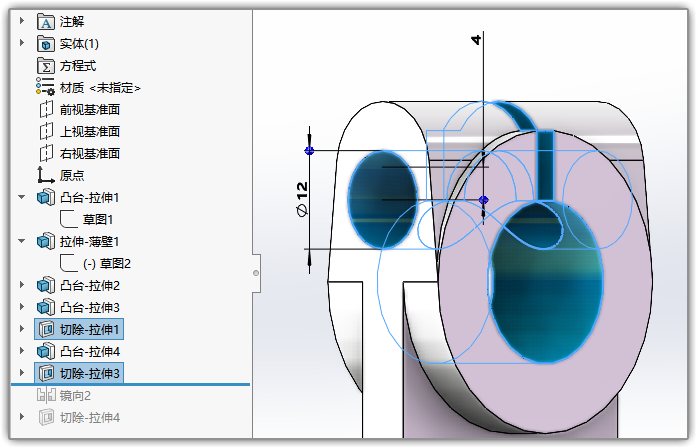

分别绘制草图，将中间圆孔部分切除。

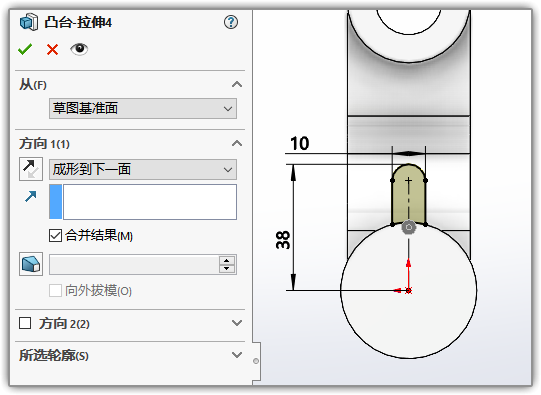

在前视面绘制中间加强筋部分。当然也可以最后使用【筋】命令。

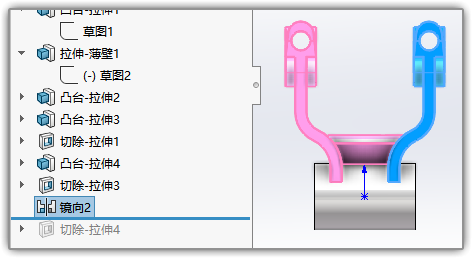

最后镜像一下。

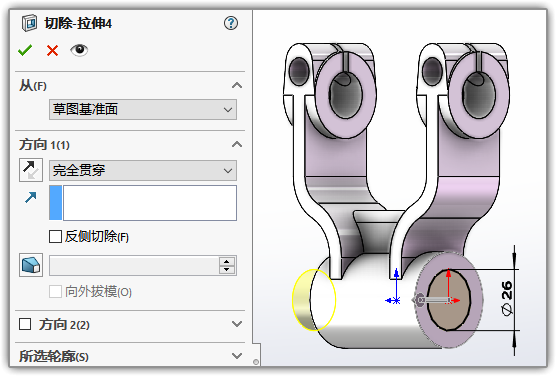

将第一步绘制的第一个横向的圆中间的孔切除出来。
这样就完成了。看一下体积，有一点点的误差。答案选B。
题目3D文件下载：
