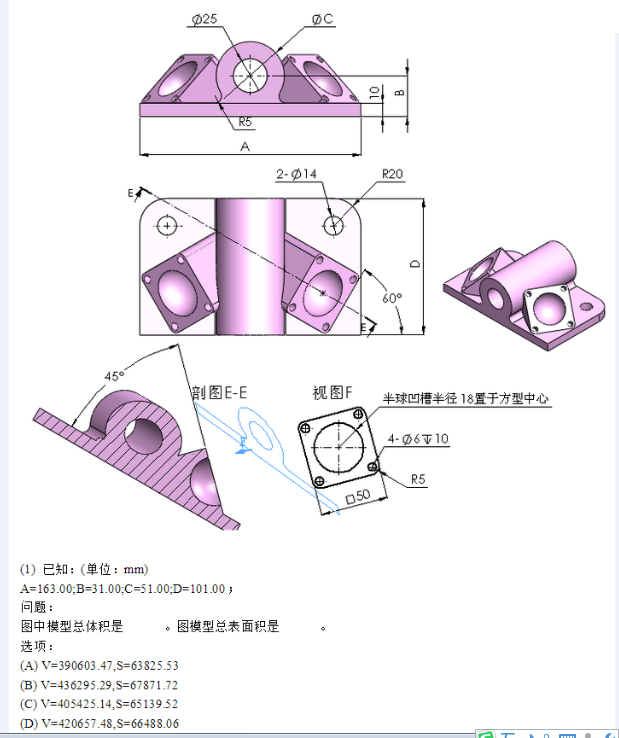

这个题目的正确答案是A.
题目的难点在于视图F方向上的轮廓做图时需要新建基准面。
绘制过程：、

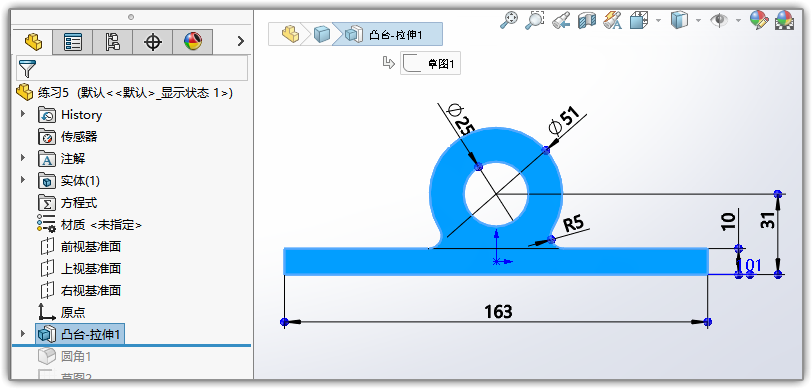

在前视面绘制草图，两侧拉伸一个凸台。

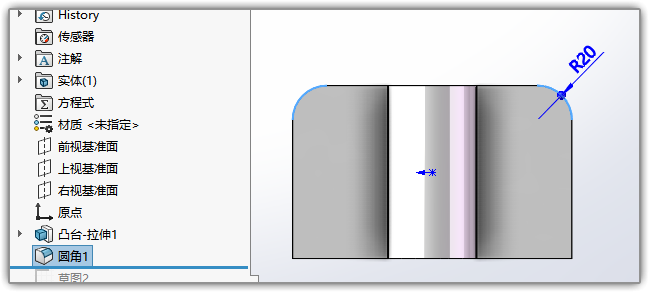

倒圆角
在拉伸出的凸台右侧平面上绘制草图。

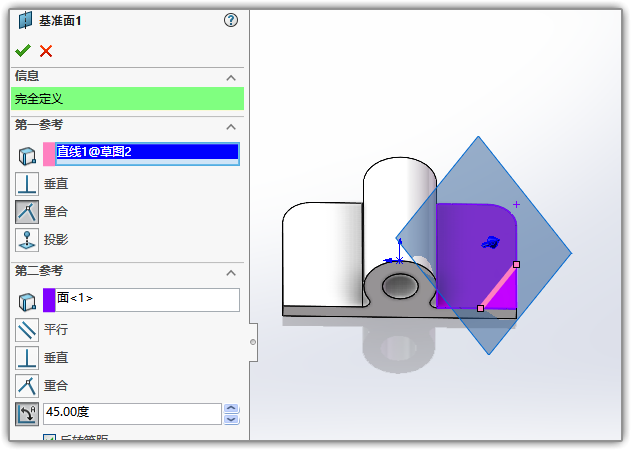

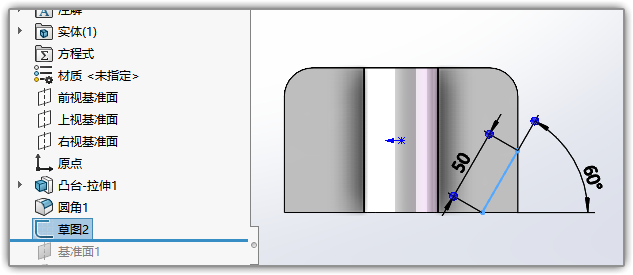

新建基准面，第一参考这个草图，第二参考和平面夹角45度。
只要这个基准面能建好，其它的都非常简单了。

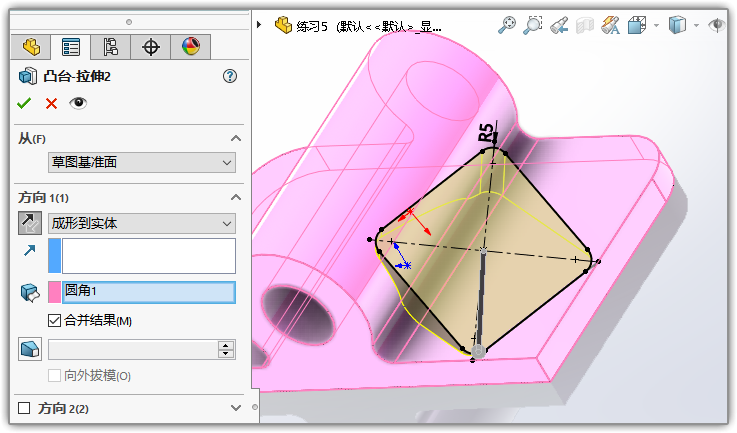

在新面上绘制草图。拉伸凸台，成型到实体，实体就是第一步做出的那个基座。

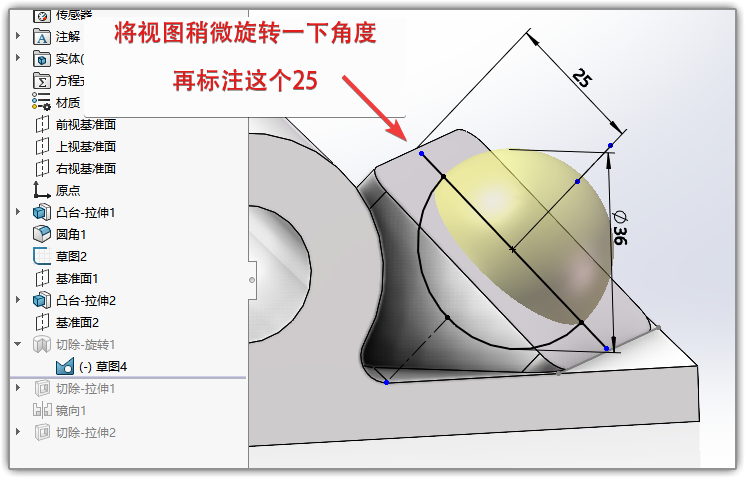

注意这里的草图可以使用和新建基准面时那条线相等的几何关系。所以不用标注尺寸 。

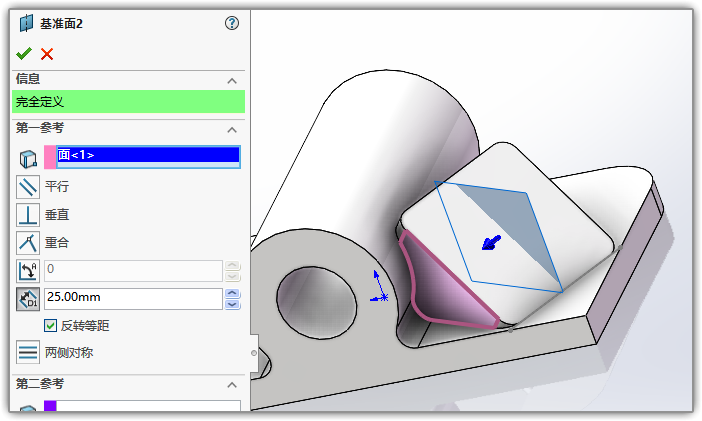

再新建一个基准面，这个直接等距就好了。
，在新面上画圆，做旋转切除。

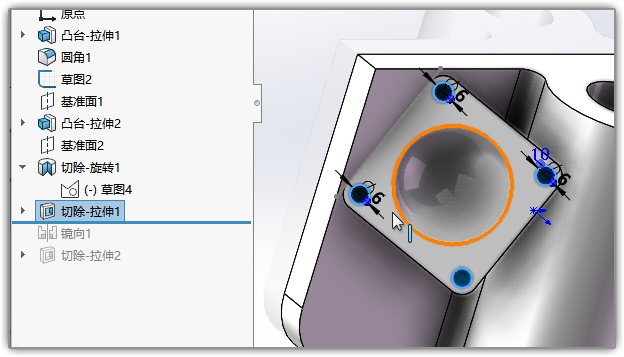

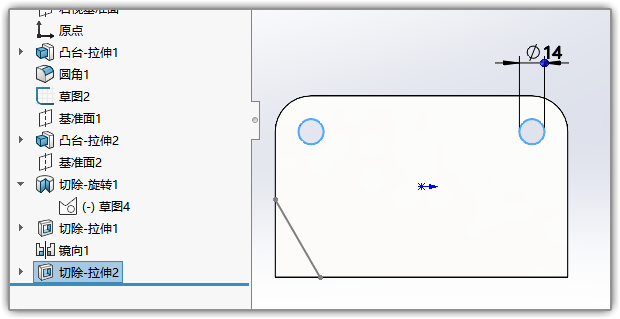

然后再切除四个小孔。

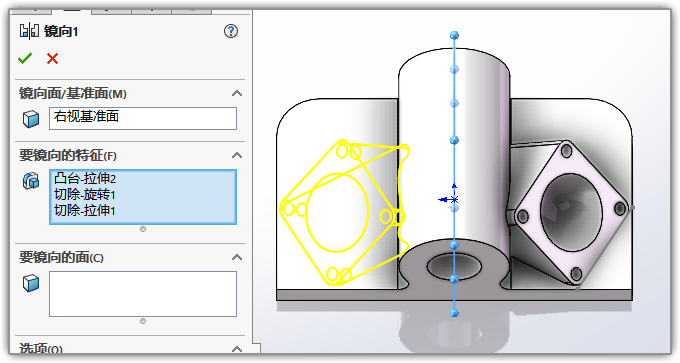

镜像一下，最后把底座上两个孔也切出来。搞定。

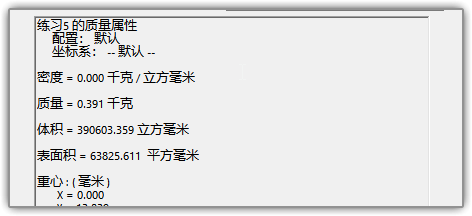

体积390603.36，所以选A .
