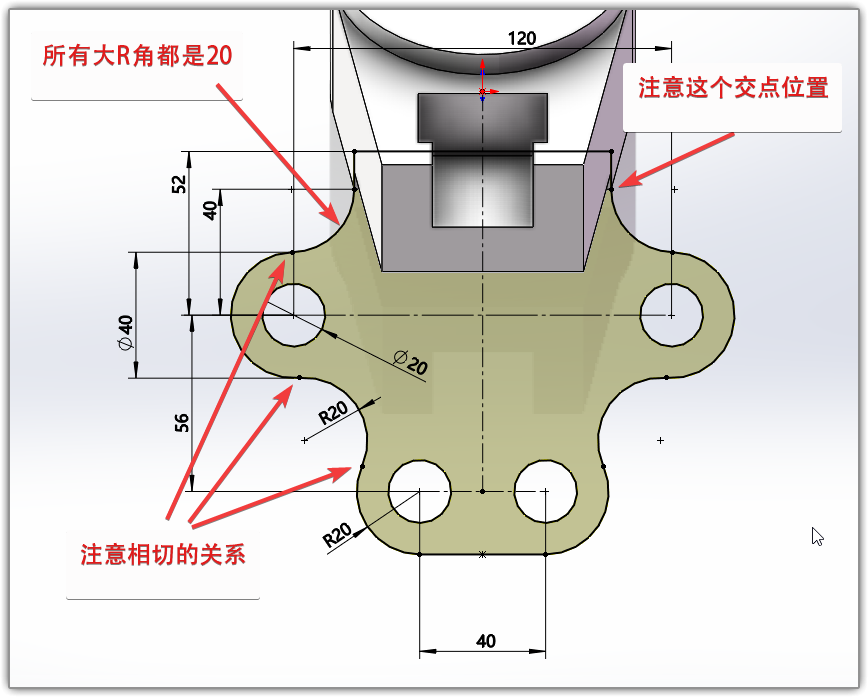

这个题的特点是简单，但容易出错。先公布答案，正确答案是：A. 你是不是也做错了？
来看绘制过程：

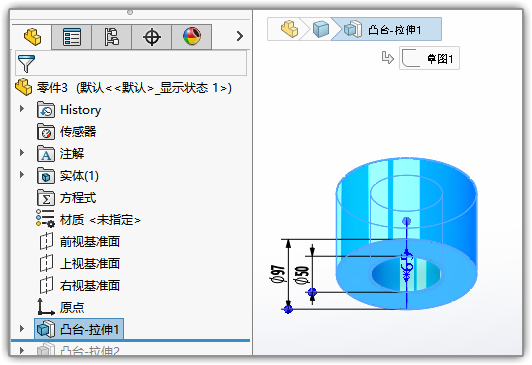

前几步都是非常简单的。在上视观绘制圆柱部分的两个同心圆，拉伸。

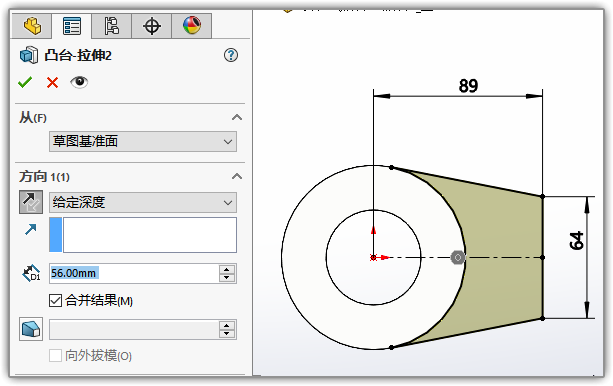

再绘制相切部分，拉伸56。

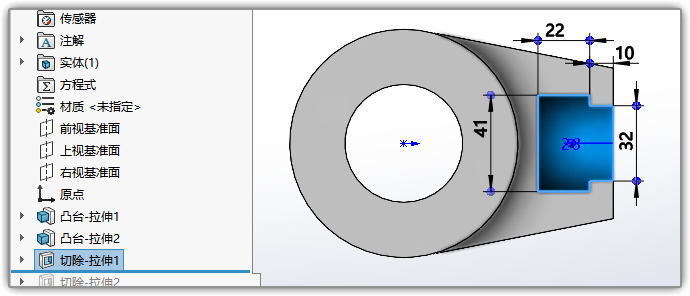

在上边那个平面上绘制草图，做切除。

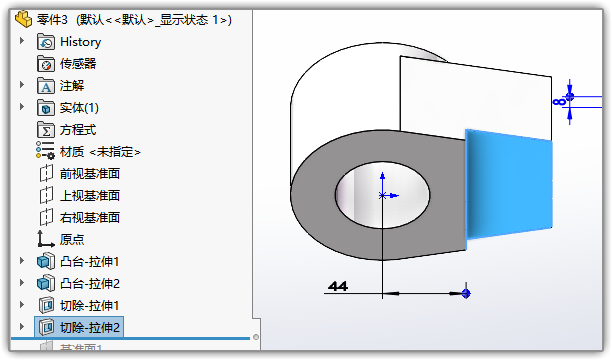

下一步比较关键，一旦出错后面都会错了。在下底面绘制草图，切除8mm.竖直线部分距离圆心44。

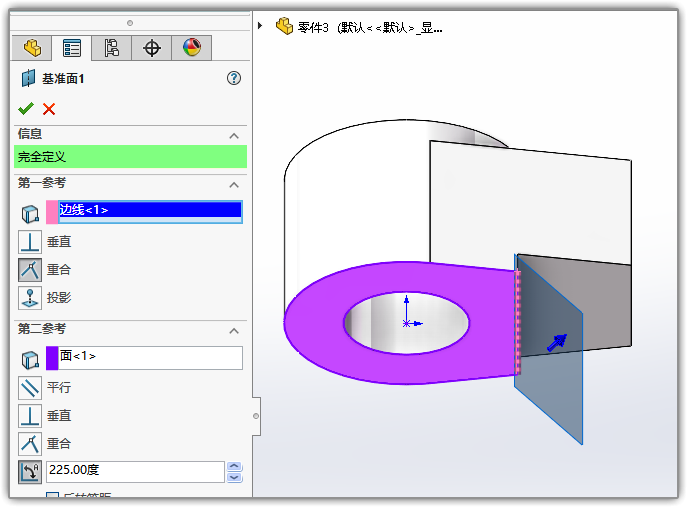

新建一个基准面。第一参考上图中的竖直边线，第二参考下底平面，角度225
在新建基准面上绘制草图。向下拉伸12
把这个筋做出来。

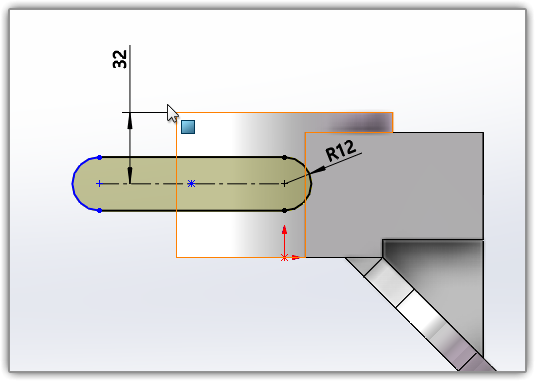

最后切除这个槽口。
最看评估一下质量属性。
题目模型下载：
