这种小型的冷媒(氟利昂)干燥过滤器多用于冰箱/冰柜等小型制冷设备上。因为藏在机器内部,我们平时几乎是看不到的。

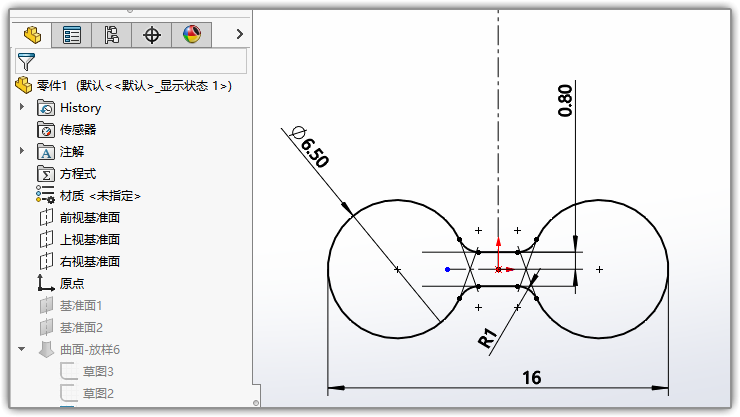

在上视面绘制草图。

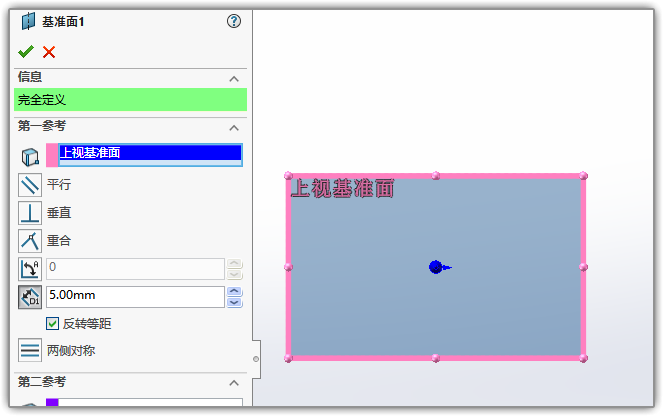

新建基准面,和上视面平行等距5mm.

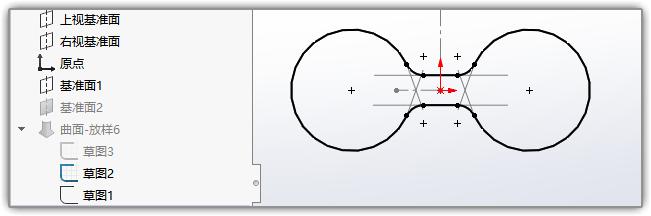

在新面上绘制草图2 直接转换实体引用第一步绘制的草图即可。

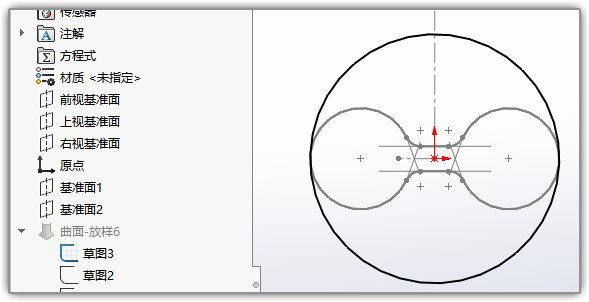

继续新建基准面,和上视面平行等距7mm. 在新面上绘制一个圆。

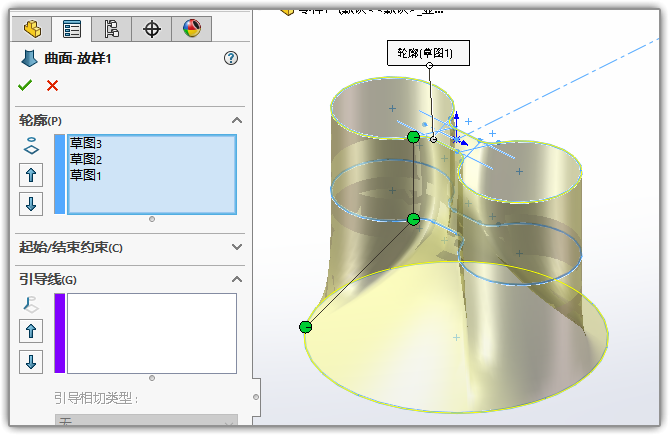

然后曲面,放样曲面。先择这三个草图。

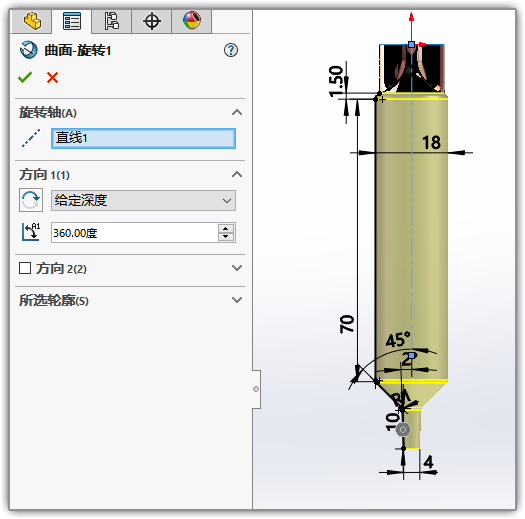

在前视面绘制草图,旋转曲面。

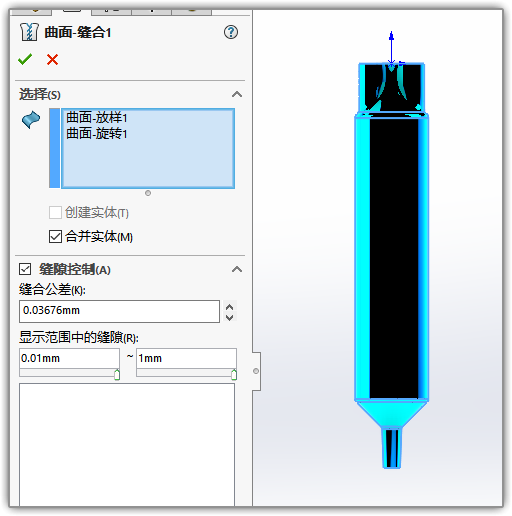

曲面-缝合,选中所有面缝合。

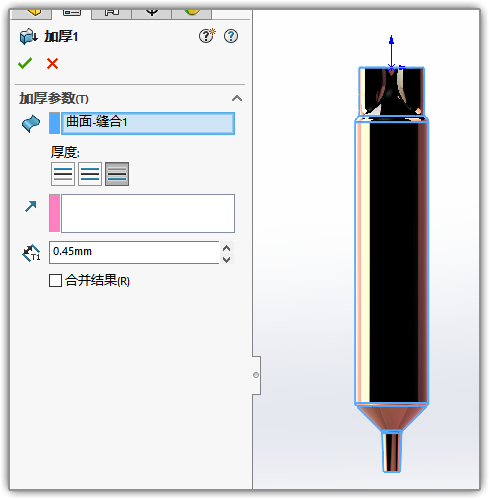

曲面-加厚,选中缝合后的面,向内加厚0.45

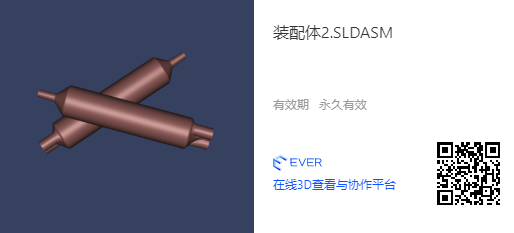

本文中涉及的模型下载:
