绘制过程:
在上视面画一个直径50的圆,退出草图。点击工具栏曲线-螺旋线,螺距和圈数设置一下。生成一条螺旋线。
还是上视面,绘制一个直径105的圆。同样再生成一条螺旋线,参数相同。

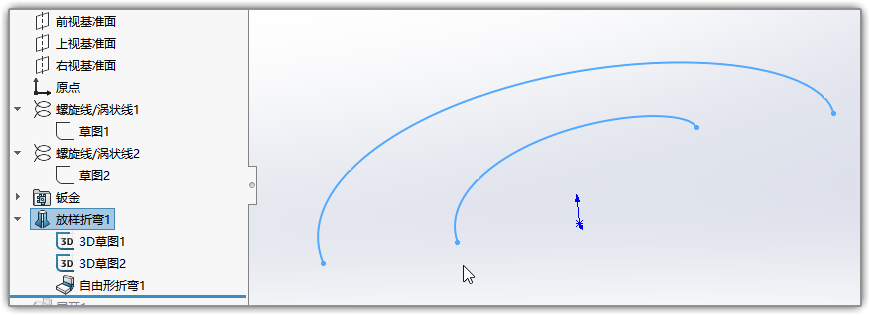

退出当前草图。点击草图工具的3D草图,选择转换实体引用,选中第一条螺旋线。确定。生成一个新的3D草图1。
同样的操作,3D草图转换第二条螺旋线,生成新的3D草图2。
点击钣金-放样折弯。轮廓选择两个3D草图。生成一个螺旋片。

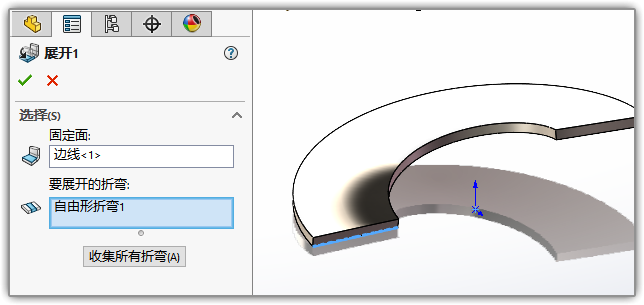

使用钣金工具栏里的展开,将螺旋片展开成平板。

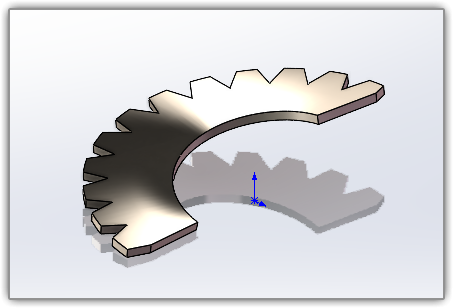

在展开的平面上绘制草图,拉伸切除出锯齿。
最后点击钣金工具栏的【折叠】,和展开时一样,将螺旋片重新复位。
