逆转选择 故名思义就是“反选”的意思。再说简单一点就是选择你指定对像外的其它部分。这是一个在某些情况下特别有用的功能,特别是在装配体中进行选择操作时!
先来看一下草图绘制时的逆转选择是如何操作的:

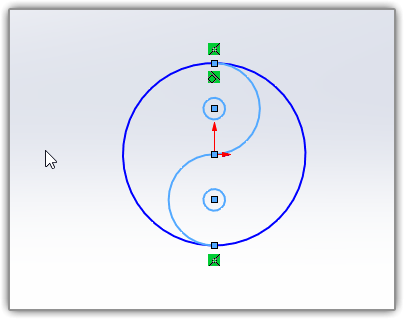

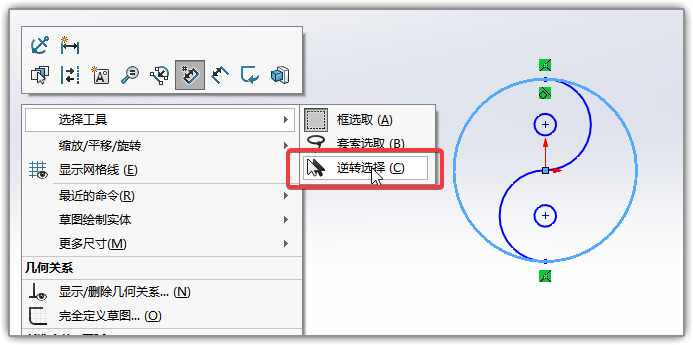

如下图,点选八卦的外圆,点右键-选择工具-,点击逆转选择
这时会发现选中部分换成了内部的两个半圆和小圆。
发挥你的想像,逆转选择什么时候效率最高? 比如 需要选中很多线条,留下很少线条不选中的时候,是不是非常有用?
接下来,看一下装配体中的逆转选择。装配体中的操作方法和草图是一样的。直接右击不想选中的零件,或多选零件后点右键,然后点击逆转选择。

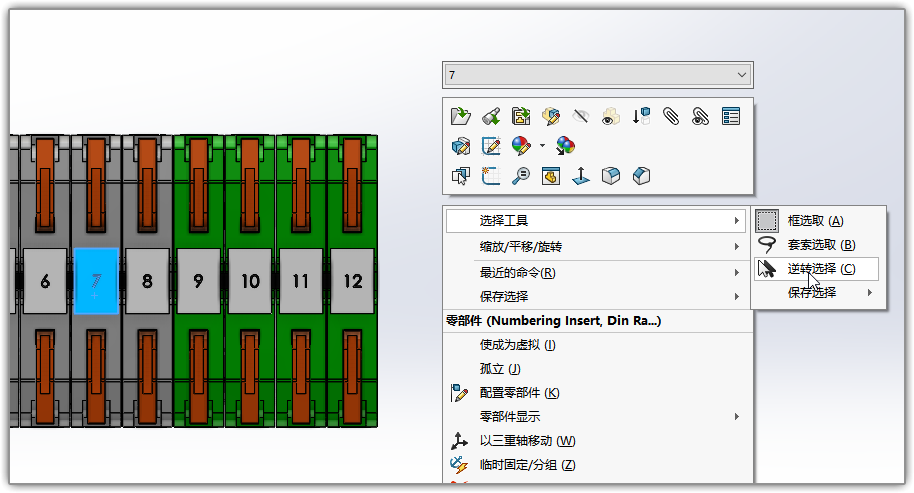

下图我们在“7”上右键-逆转选择

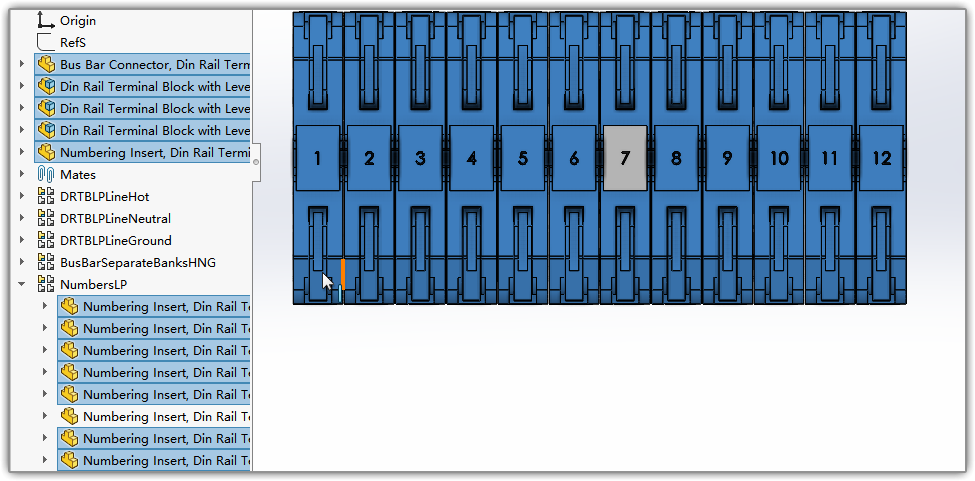

这里就会选中除7以外的所有零件。注意设计树中也是同时选中的。
这个技能你用过多少次呢? 下次遇到类似的选择操作会不会使用“逆转选择”呢?
