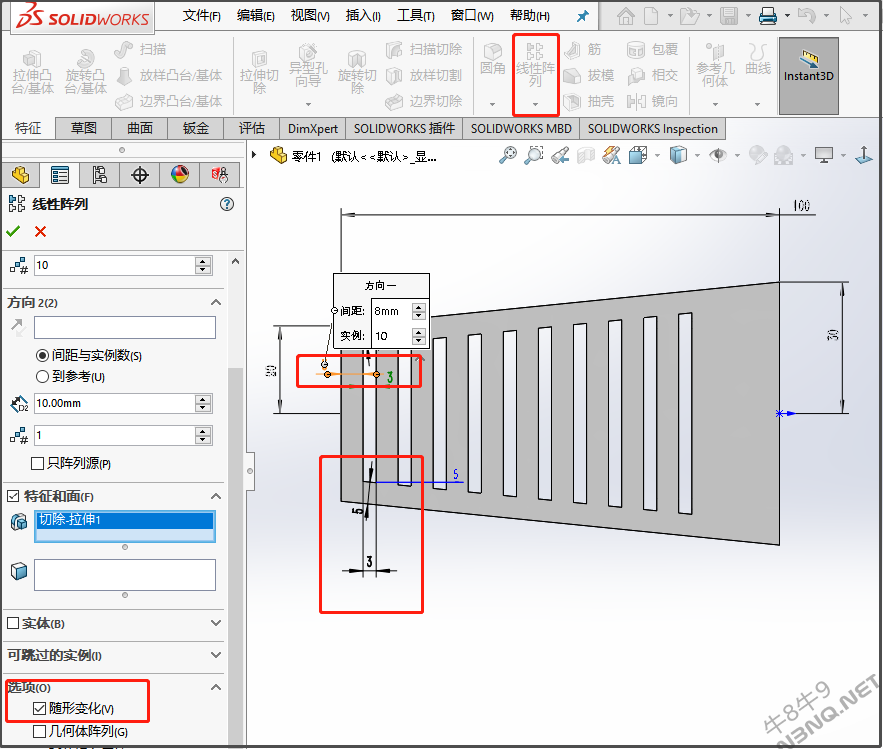

随形阵列定义:线性阵列时,可以根据阵列面的轮廓变化使被阵列特征或实体轮廓也相应变化。

用法:线性阵列时,勾选“随形变化 ”。

条件:1.阵列面需有变化的尺寸。2.被阵列对像的相对尺寸要标注。3.阵列方向应在一个相对尺寸上。

使用时调出特征尺寸。如下图,右键 注解,勾选“显示特征尺寸”


注意阵列方向。

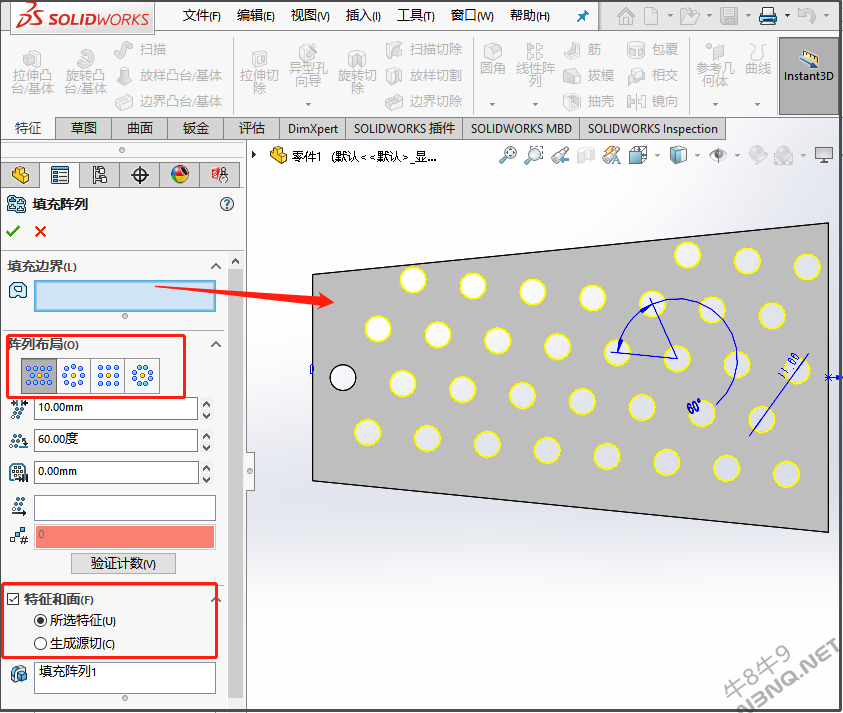

填充阵列定义:在一个闭合轮廓内,使某个特征或实体按一定布局规则填满。

用法:点击线性阵列下的下拉三角,选择 填充阵列。指定填充的面,选择填充的对像。指定填充的布局。

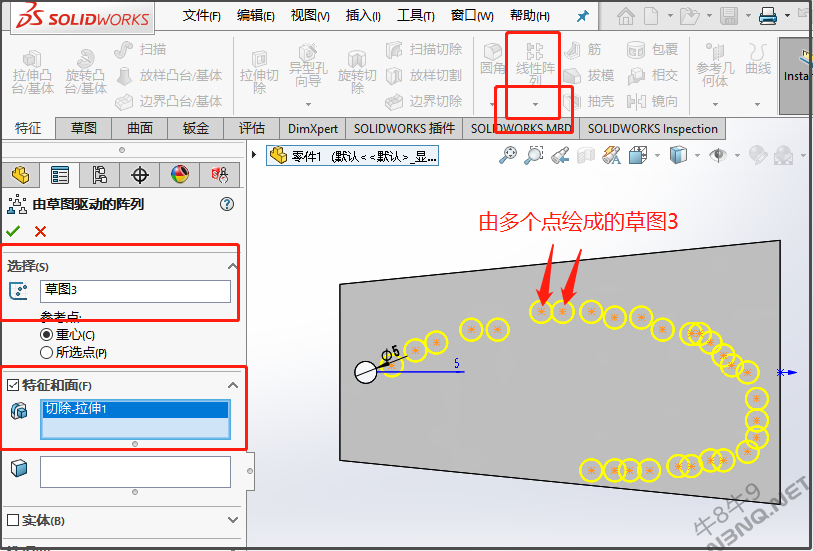

草图驱动的阵列定义:阵列源按照草图上的点阵列。

用法:绘制一个由多个点组成的草图。选择草图驱动的阵列命令,选择草图,选择阵列对像。


本站原创文章,盗用图文必究,请注明转载来源。
