系列零部件的特征一般比较相似,仅仅有尺寸大小的差异,而形状都基本相同。如螺丝,M1 M2 M3等,形状都是一样的,不同的只是精细和长短。
那么在应用实例中,系列零件应该怎么高效绘制呢?
我们一起来看一下下面这种圆形筒套系列的绘制过程。

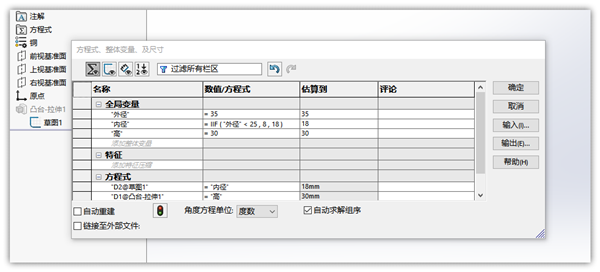

先绘制第一个零件。右键点击”方程式“,管理方程式。分别输入 外径 内径 高 这三个变量。其中,因为内径的值有两种情况,就是外径大于等于25时是18,小于25时是8。所以我们要用到一个特别的函数语句
= IIF ( ""外径"" < 25 , 8 , 18 )
接下来使尺寸和草图关联:

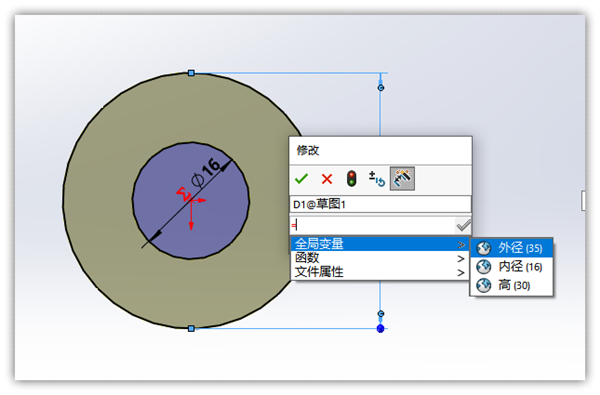

在上视面绘制两个同心圆,给大圆标注尺寸时输入=,选择方程式里的“外径 ”。
给小圆标注尺寸时输入=,选择内径。
作拉伸,尺寸同样输入=,选择“高”。
添加材质外观等其它属性信息。
接下来,更改方程式的外径为20,生成最小的一个零件。保存成20
继续更改方程式的外径 为25,生成第二个零件,保存成25。依次类推,生成全系列的尺寸。
