映射的作用:

您可将 SOLIDWORKS 实体映射到您在 SOLIDWORKS 到 DXF/DWG 映射对话框中所指定的图层、颜色或线条样式。 您还可以映射输出的颜色。

映射和图层的区别:

SOLIDWORKS图层显示的线条样式和颜色也可以直接导出,在CAD文件里也是有颜色的,那么还要映射作何用处呢?

答案是:SOLIDWORKS这个软件的特点也在这些方面直观的反映出来。有些功能相似或相近,但却总有那么一点小用处。

不进行映射,导出的DWG 即所见即所得。

进行映射,导出的DWG 可以实现所见的变为想得到的。比如为了方便对方黑白打印 ,你想让导出的图纸都是一个颜色 ,那么可以将所有图层都映射成全部黑色。这个时候,你的SOLIDWORKS工程图里还是你自己的图层设样式。

或者你在SOLIDWORKS工程图里不进行图层的管理,反正自己看不要求美观,但是在导成DWG 时想让它各种类型的线条和颜色有所区分,那么也可以进行映射。

再比如,你的SOLIDWORKS工程图里都是黑色,一般粗。进行映射以后可以让导出的DWG 分层显示,例:标注是黑色,轮廓线是黑色粗实线,注释是绿色等。

映射的方法和使用文件:

想要使用映射,仅需在导出图纸时勾选对应选项即可。

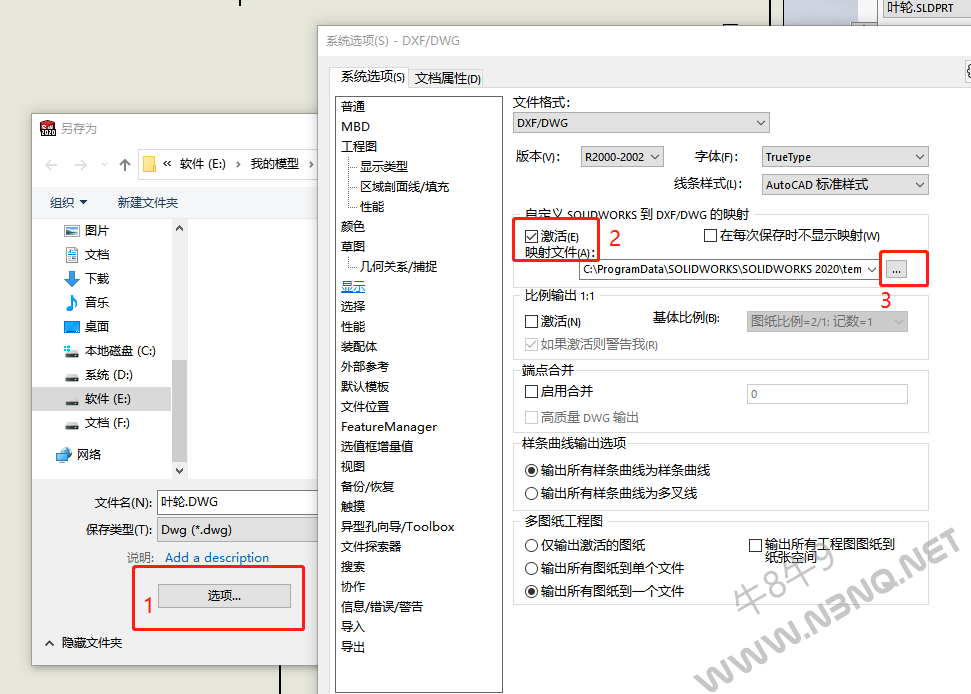

在工程图界面点击“另存为”,保存类型选择DWG。点击下方的“选项”,勾选“激活”。

映射

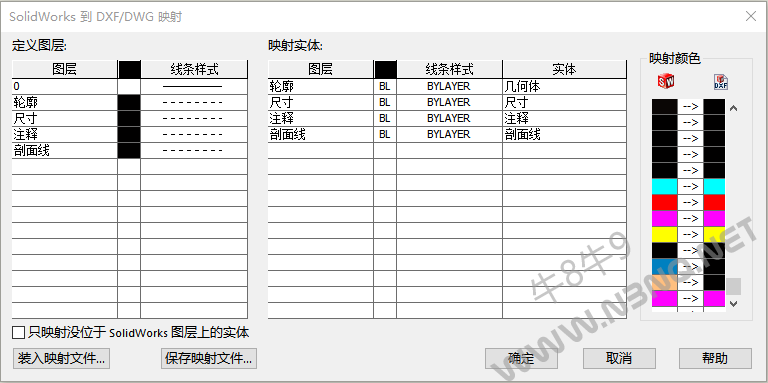

第一次使用,映射文件这里是空白的。不用理会。直接确定会跳出映射的具体设置。如下图:

映射设置

在这里可以设置所有线条样式和颜色 。

单击“保存映射文件”对它进行保存。以后就可以使用了。推荐的保存路径为:

C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2020\templates\    文件夹下。如果你的SOLIDWORKS安装在其它盘,把前面的盘符C:换掉即可。


理解映射文件的编辑方法和优先顺序:

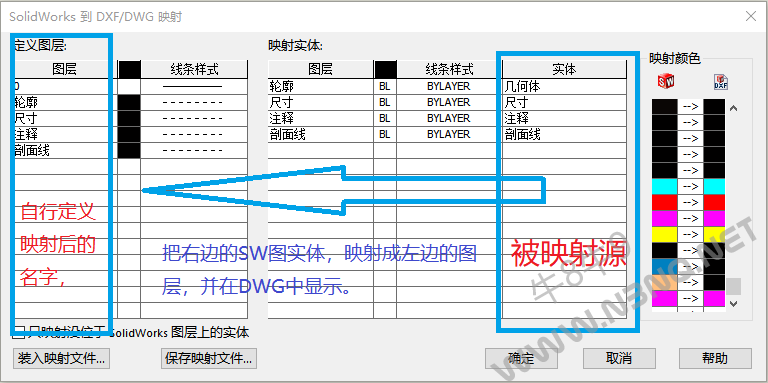

我们来看一下下面这个图,就会一目了然的理解映射的方法和顺序。

映射优先顺序

传说Solidworks是印度工程师开发的,不知道是不是真。不过从软件的使用习惯来看也许有可能 。因为到处都体现出了反人类的操作方式,就如同法国车。

像这种设置方式,新手可能有点迷乎,不过看到武老师的这张图就会完全理解了。

Solidworks映射的设置方法就是 将右侧“实体”选项里的各种Solidworks实体通过你的设置映射成左边的显示样式即可。

“定义图层”即你想要得到的结果 。名字是可以自己进行填写的。如上图中“轮廓”你也可以改成“图框”等。

其它的如线条样式等是选择的。

那个黑方块,(图层两个字右边)就是颜色 。单击进行更改即可。


好啦。讲到这里您是否明白了映射的使用方法?接下来自己动手设置一下映射吧。


------------------------------

映射文件的编辑和选择:

有些同学觉得设置太麻烦了。或者不够高级,想使用网上下载的映射文件怎么操作呢?

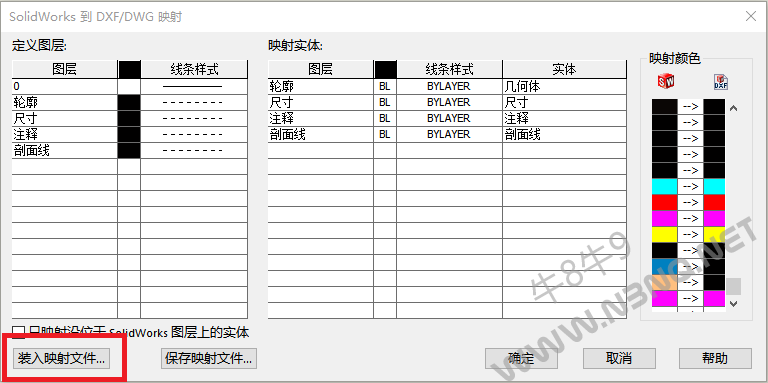

装载映射文件

只需要在这里点击“装入映射文件”,找到你下载的文件即可。

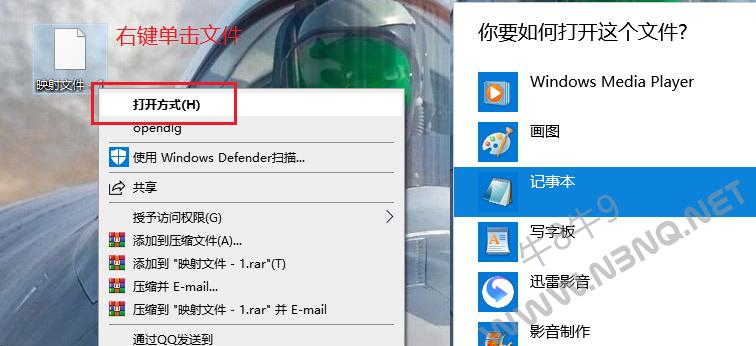

映射文件可以使用Windows系统自带的文本编辑器进行快速编辑。

编辑映射文件
