装配体中,经常需要把两个或多个零件的孔对齐,如螺栓孔等。若是没有对齐或有肉眼无法发现的误差,可能实际装配中会导致螺母穿不进或零件不同心等问题。

那么Solidworks中有没有这样的工具可以自动进行检查呢? 请看方法:

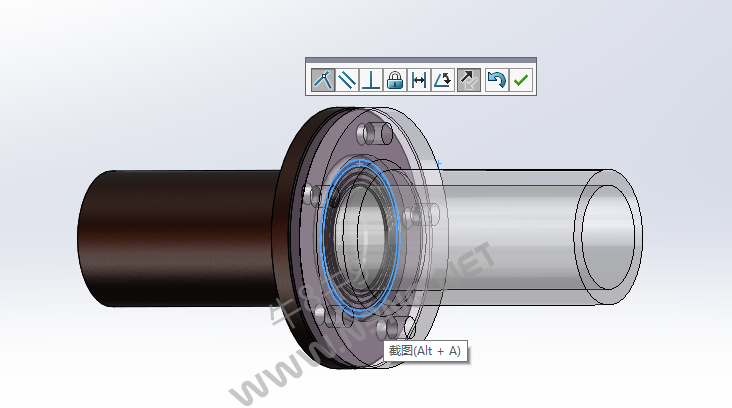

  1. 首先完成一个带有孔的装配体。如下图配合两个法兰的大径同心。


  2. 再次添加配合,两个法兰面重合。

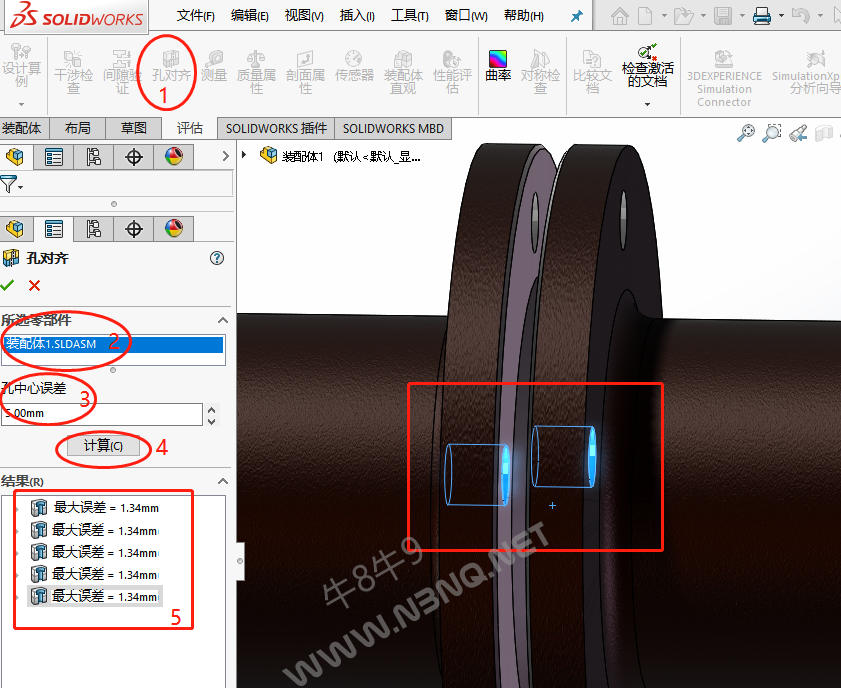

  3. 手动旋转法兰,使螺丝孔大致对齐。然后点击“评估”选项卡里的  “孔对齐”,按照图片所示进行检查 。

    下图所示,可以发现结果 中列出来没有对齐的孔。误差在设置值 以内的都被列出来,并高亮显示。

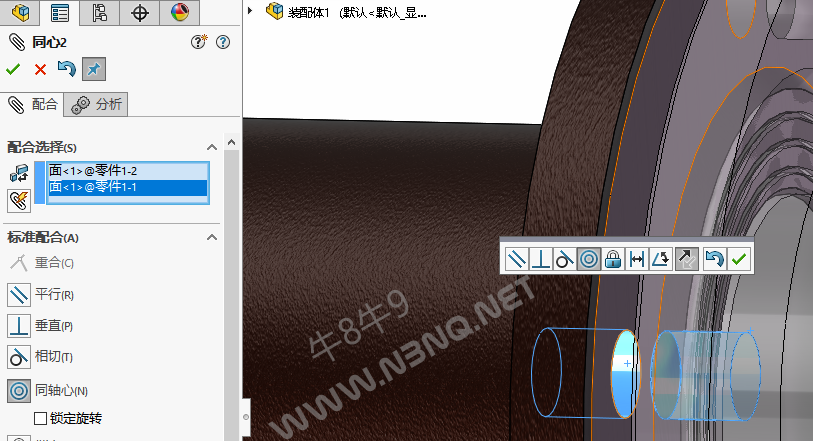

  4. 我们退出检查,添加螺丝孔 同心的配合。

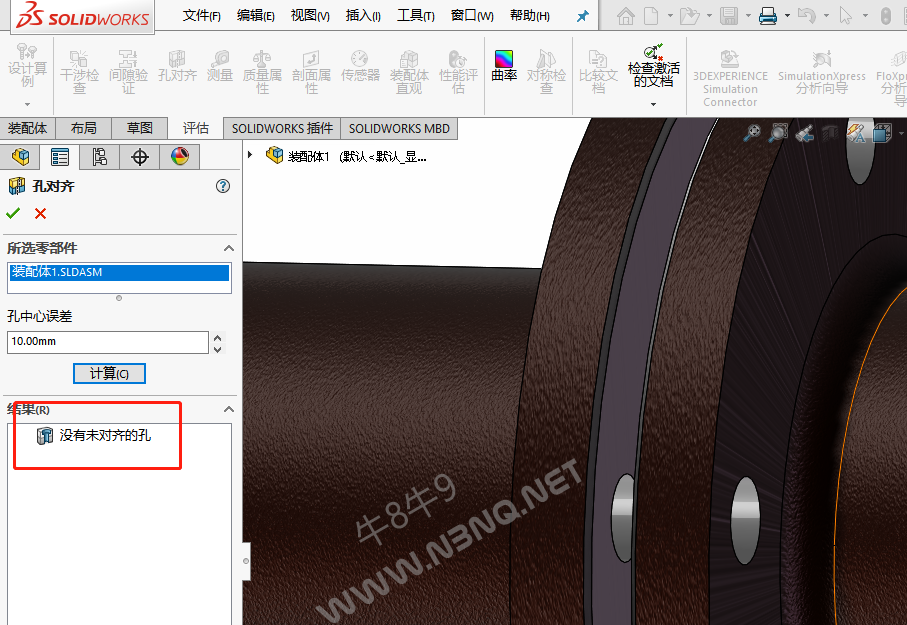

  5. 重新进行孔对齐的检查 。发现已经没有未对齐的孔了。




本文所用到的模型点击下方链接下载:
