我们在做装配体阵列时,遇到零件上的一些阵列特征,可以使用该功能。例如下图这样,零件当时打孔时,使用了填充阵列,阵列数量较多。
如果我们在装配体下 使用线性阵列或 随配合复制,那会比较麻烦,费时费力。
还好,SW提供了【阵列驱动零部件】的阵列方式,可以自动识别零件的阵列特征,从而实现一键阵列。
要使用【阵列驱动零部件】,可以这样做:

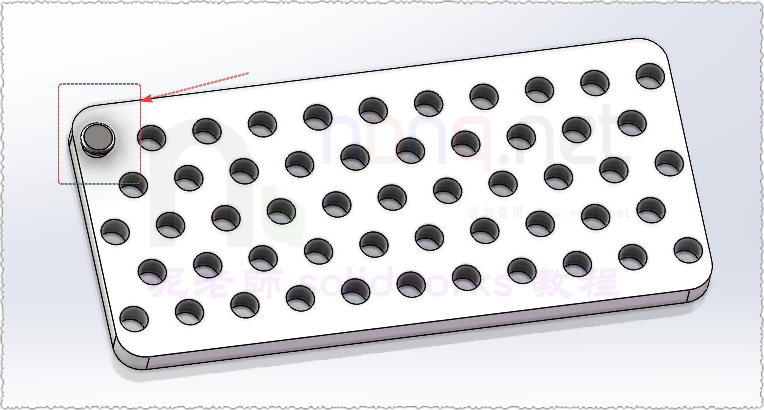

插入第一个需要配合的零件,并添加好配合关系 。

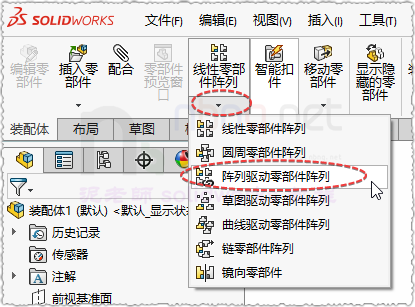

点击线性阵列下拉三角,选择【阵列驱动零部件】。

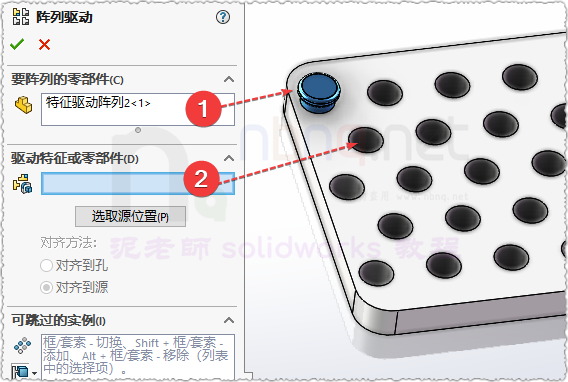

第一步选项需要阵列的零件,第二步选择一个用来驱动的特征。这里我们选择上面的任意一个孔。

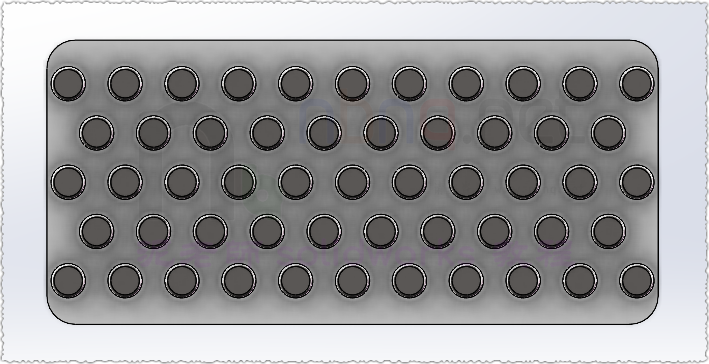

这样就完成了阵列。十分方便 。
