还在用PS或美图秀秀给工程图添加水印吗?领导让你在每张图纸上都画个内部文件的字样怎么弄?

我们可以制作一个带有水印的工程图模板,出图时使用这个模板就可以了。来看具体过程:

首先复制一份经常使用的模板 ,用SW打开工程图模板。在模板空白处右键,编辑图纸格式。

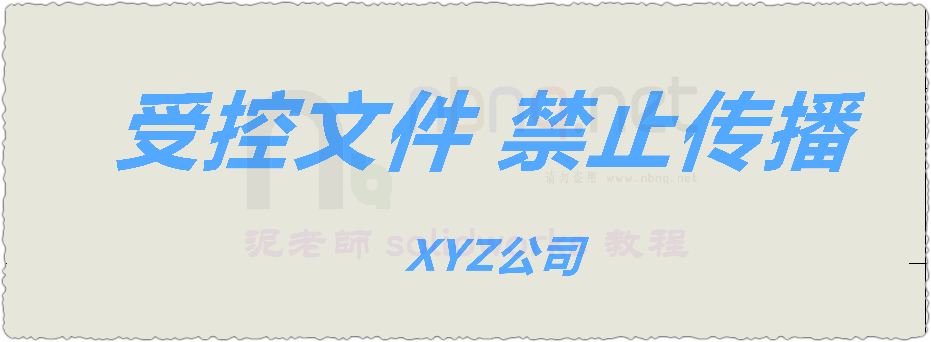

然后插入一个注释,打上需要的文件。并调整文字的颜色,大小和字体等到需要的形状。

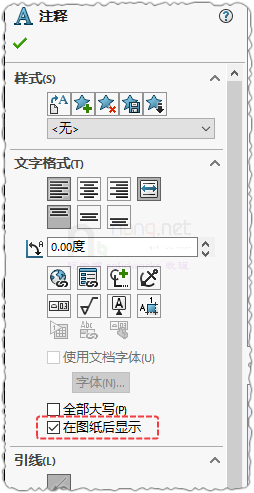

重新选中这些字,在注释属性管理器里选择“在图纸后显示”。这样插入的文字就不会盖住工程图的线条和标注的尺寸等。


最后保存模板 。

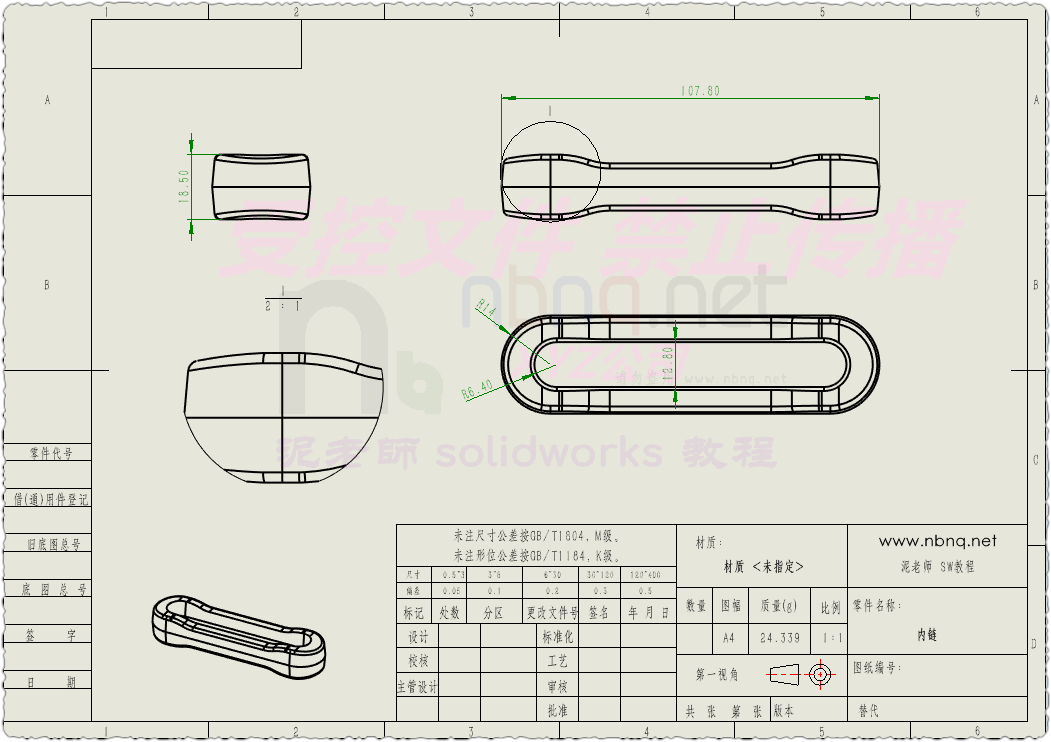

来使用这个模板出一张工程图看一下


需要注意一点,就是颜色只支持在PDF和图片格式中显示。如果另存成DWG文件,因为格式原因,可能会有所不同哦。
