草图图片功能可以让我们在草图中插入一张图片做为背景,绘图时按照图片轮廓“描红”,即可1:1绘制出模型草图。可谓临摹神器!更进一步的,可以从图片直接生成草图。

不过很多朋友并没有把图片功能发挥出来,或者没有完全掌握使用方法,可能会认为它是一个“鸡肋”。

所以,这里泥老师就教大家如何准确、轻松地使用草图图片来进行描红创作。我们从如何插入图片开始,到如何把图片调整到实际需要的尺寸,如何放置图片,如何更高效的对图片进行处理等方面一一讲解。

首先,我们来看如何插入一张图片:

进入草图绘制,点击菜单栏【工具】-【草图工具】-【草图图片】,选择一张图片来插入到草图界面。


插入草图后,我们需要将它调整一下,让它和实物的尺寸一致。这里我们来拿一个瓶东方树叶来演示。鼠标单击图片,然后移动鼠标,将图片移动到合适的位置。一般是让原点对齐到某个重要的点。这里,我们分析一下,绘制这个瓶子时,我们可能首选使用“旋转”来做出来,所以我们让瓶底的中点对齐原点,依此来做旋转轴线。

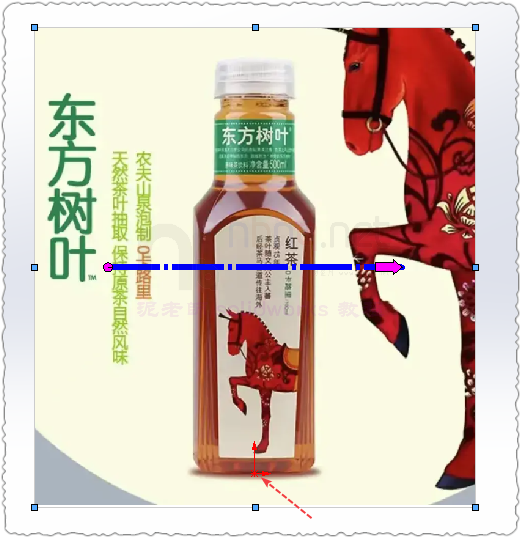

开始调整大小,鼠标单击缩放工具(那条蓝色的粗粗的带有紫粉色箭头的线)的那个大圆点,将它挪到瓶子的底部中点。

鼠标移动到箭头,它会变成一个旋转的标志,然后按住左键,拖动鼠标,将它挪到瓶盖的顶面中点。

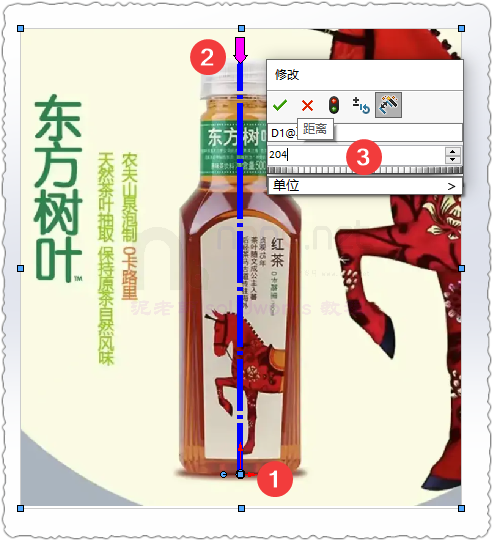

松开鼠标,这时会跳出修改大小框。我们在这里输入瓶子的实际尺寸。卡尺量一下,瓶子高203.


上面调整高度的深入理解:

那个粗粗的蓝条就是缩放工具,缩放工具的起始点和终止点之间的距离就是我们需要的实际大小。缩放前,将它放置在图片的需求位置,即理解为 图片上的这两点之间缩放为输入值 。

打对勾确认。这里图片的瓶子就被调整到实际高度了。不用理会图片本身的像素大小和分辨率。

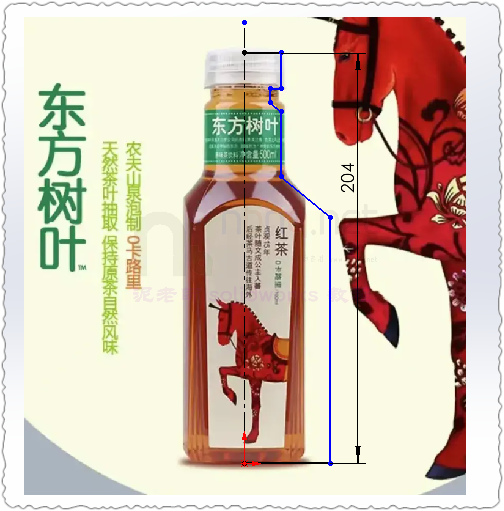

好了。到这里你已经学会了“描红”。如果想让图片更精准,可以事先在图片上画条线或点,用来定位时准确的和草图原点对齐。

接下来,更进一步,如何让系统自动识别图片来生成草图。

使用这一功能,需要打开系统插件。

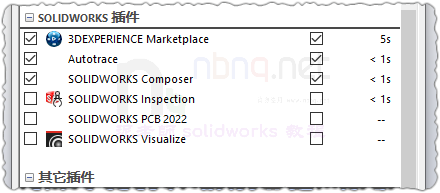

仅当 Autotrace 作为插件启用时草图图片 PropertyManager 的第二页才可用。单击工具 > 插件并在对话框中选择 Autotrace。

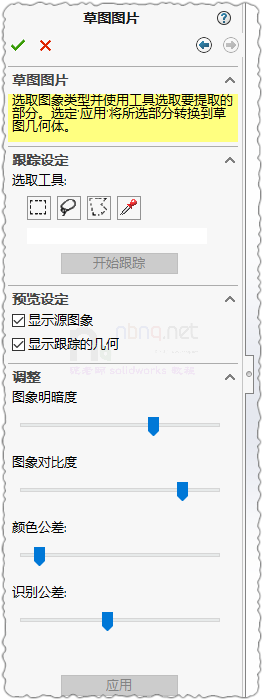

这样再次使用草图图片时,它的第二页菜单才会出现。点击下图第二行,量右侧那个向右的箭头,对图片进行设置。


跟踪设定里,我们可以使用不同的选取工具来识别图片轮廓 。

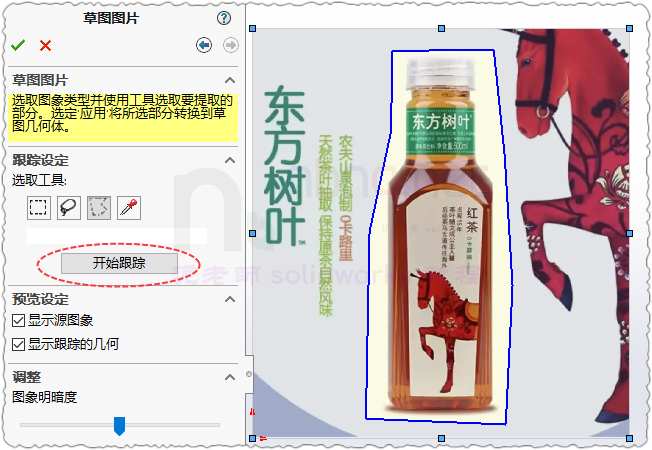

上例中,因为图片上还有很多多其它元素,如那个马和左边的文字,对取图有影响,所以我们使用第三个选项,指定区域。把瓶子单独圈出来,单点开始跟踪。

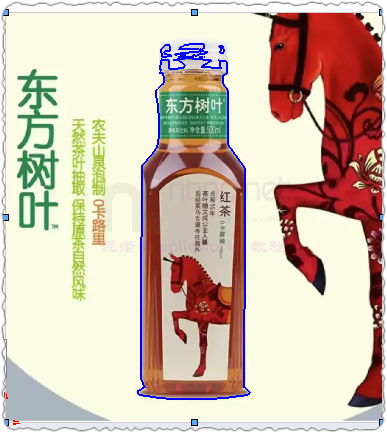

系统自动生成了一个蓝色的草图。


为了提高精确度,可以对下面的对比度  亮度等进行调整。

好啦,到这里您已经完全掌握了草图图片的使用方法 。
