改图，尤其是改中间格式的图，这个功能是非常合适的。

工作中经常遇到修图的情况，比如客户发来的中间格式3D图，需要修修改改的。如果不是自己创建的带参数同版本，会比较棘手。例如对非对称面进行拔模时。遇到以上情况，我们推荐使用【移动面】功能来改图。这个命令和UG里的相仿，功能还是蛮强的。

最常用的功能“平移”

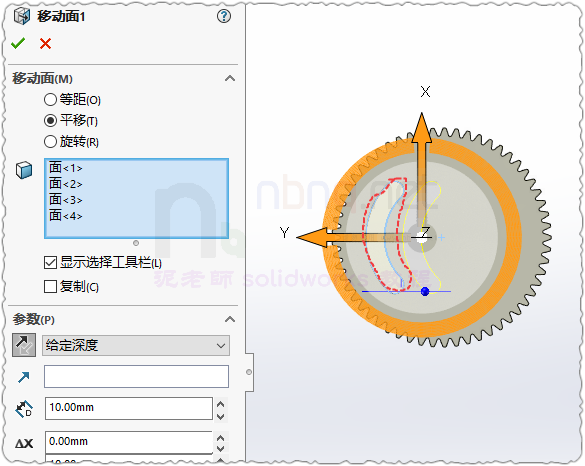

这个功能非常强大，选中需要移动的面特征。如上图中的弧形槽口。参数中指定移动方向和距离。可以直接将槽口偏移。

【平移】时，只要选中的面是一个完整的就可以。可以是孔、体、面、平面、弧面等。只要特征具有独立性，都可以进行。

第二个功能“等距”

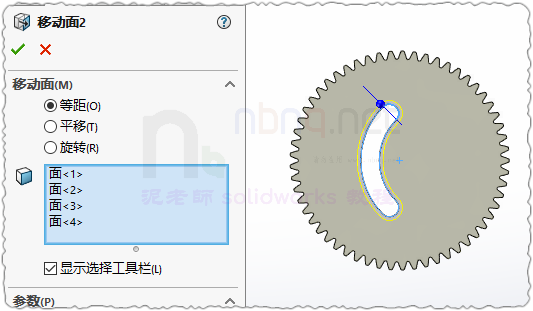

和草图命令里的“等距实体”一样，它可以将面直接等距出来。如果没有用过这个等距，那么以前可能是在曲面等距再加厚或加厚切除的吧。用过这个功能以后会发现，其实一步就能搞定了。

上图中，我们直接等距，将弧形槽口扩大了。简单直接 。

同样的，【等距】时，只要选中的面是一个完整的就可以。可以是孔、体、面、平面、弧面等。只要特征具有独立性，都可以进行。

第二个功能“旋转”

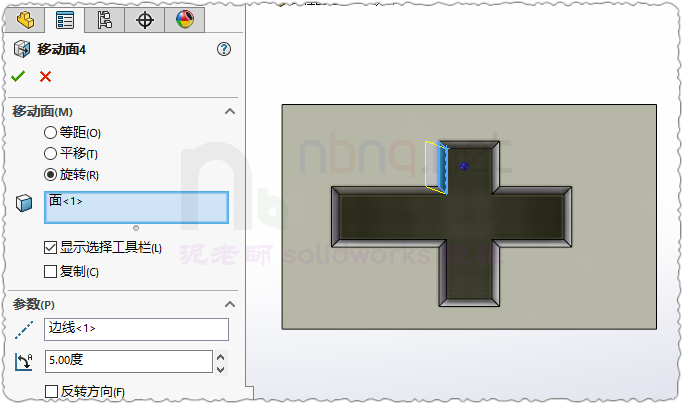

旋转功能比较简单，经常我们用来调整拔模角度时使用它。【旋转】面时，只要选中一个面，指定它的旋转轴就可以了。旋转轴可以是面上的一条直线。

上图示例中，对于一个已经拔模好的体，我们单独再对其中一个面的角度进行调整时，可以方便的进行。只需选中它，在参数里选中底部那条直线，给定一个角度就行了。

总之，【移动面】功能强大，是我们修图改图必不可少的工具。一定要多用哦。
