Solidworks钣金的展开、展平、平板模式到底有啥区别?你真的弄懂了吗?相必经常做钣金的朋友也许很清楚了,但是仍然有一些人还是分不清到底这三个东西的本质区别是啥 。今天泥老师你帮你彻底分清楚。
展开的定义和作用:
展开是将一个折弯过的钣金展成平的。展开的作用是为了让你更好的进行设计,查看展平效果,在展成平板的钣金上构建新的几何特征。展开可以单独展一个折弯,也可以是多个任意的折弯。
展开的钣金可以帮助你更好的进行特征构建,如在平板上打孔,阵列,定位特征位置等。
例1 在展开的圆桶上打孔,再折叠起来,创建一个排烟管。
上图的例子中,我们选做好一个圆柱的钣金,然后展开。在展开的平板上打孔,阵列,都非常方便,而且对于孔的分布也很直观。这就是展开再设计的好处。
2. 平板模式的定义和作用:
即你可以不展开钣金零件就能生成一个平板。就一个作用,只为生成工程图如DWG或DXF等。真的没啥其它作用了。
特点:它只会出现在设计树的最后一行。所以,你对模型进行的所有编辑,都只在它的前面。如果你非要在它后面去操作,那不好意思它会出错的。
3. 展平:
一键生成平板型式。和【平板型式】一样,再没有什么大的作用了。

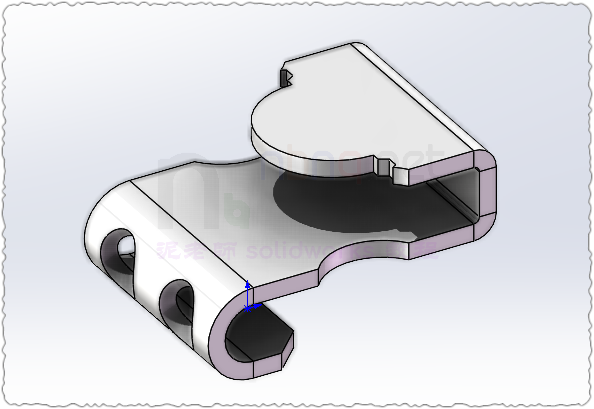

平板型式和展开的对比:

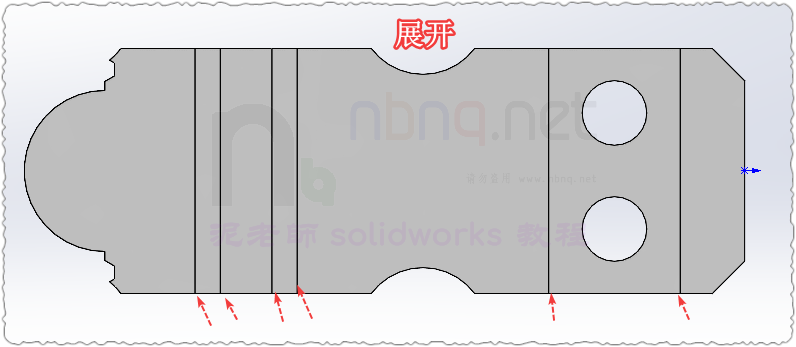

可以看到,展开的钣金保留了所有折线的位置,R角的切点线也在的。

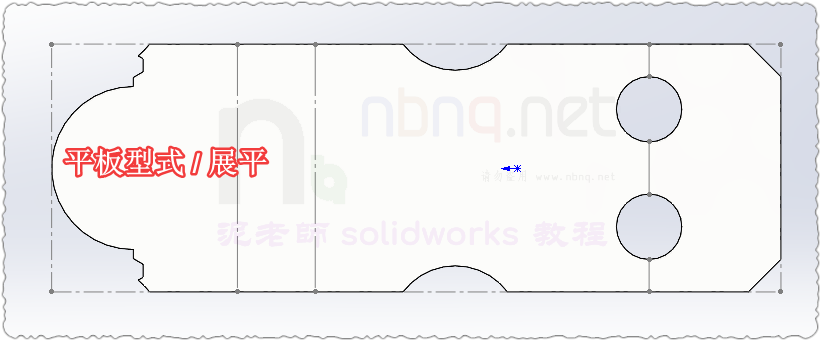

而展平和平板型式,只保留了虚拟的折弯线。
总结:钣金的【展开】是很有用的功能。它可以让我们在铺平的钣金上进行设计。也是经常用到的功能。而展平和平板型式,就是为了生成2D图而生。
