上图这样的，主要是下面五个灯管的画法，图上提示灯管的扫描路径为3D曲线。

这样的3D曲线获得方式多种，比较常见的就是投影曲线。不过今天我们使用更直观一点的“边线法”。

“边线法”就是绘制一个实体，然后提取它的边框线作为草图来使用。以前我们也有多个类似的例子，大家可以搜索相关历史文章。

绘制过程：

这里分析一下，五个花瓣形的灯管 。看它的造型，是底面呈圆形，边上是竖直的，衔接位置倒圆角。那倒这个实体的开形状基本就比较简单了。

上视面绘草图如下：

拉伸凸台，形成实体。高度40

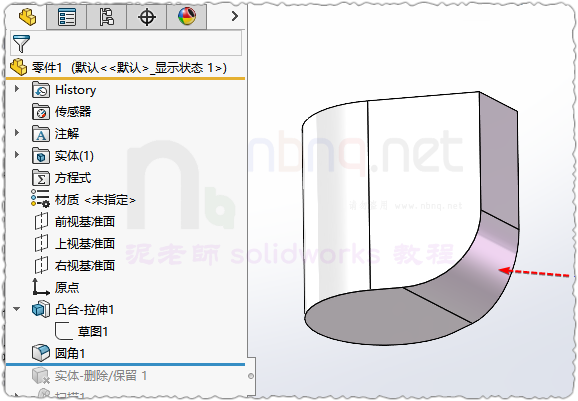

然后倒一个圆角。

接下来提取边线即可。是不是非常简单！！！

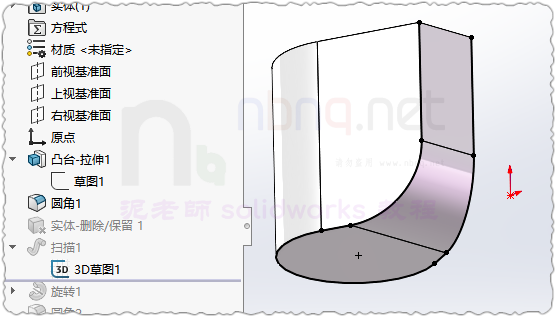

草图-【3D草图】，转换引用，选中箭头所指的相连三个面。删除多余线条。

然后就直接扫描一下形成灯管了。

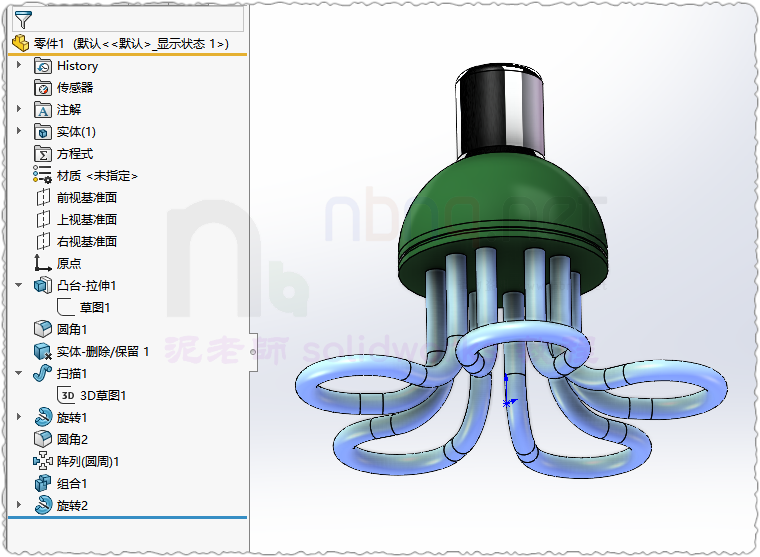

将上面灯头部分旋转出来，灯管阵列一下这个就完成了。

可以看出，在适当的时候，使用边线法来获取3D曲线还是非常方便的。只要情况允许，可以大大提高效率。
