Solidworks画一个8字绳结

admin 2023年07月11日 曲 面 1468 0


今天我们分享一个看图建模的过程,上图这样的一个绳结,8字形的。从看绘制思路开始分析讲解。

首先,看到这样一个图,我们要把基本的建模方法确定下来。像上图这样的明显是扫描可以搞定。难点在于扫描的路径如何确立。

一般我们路径可以使用投影曲线的办法去得到,即把直线投影到曲面上,这种方法更好理解而且表达使用起来也比较直观。

结合到这个绳结,那们我们就只要把路径线找出来就行了。

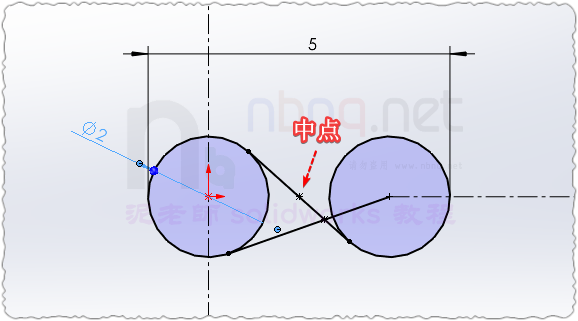

第一步,在上视面画草图,描一下绳结的曲线走向,来确立投影面。


我们在上视面画上面这样的草图,描述了绳结的走向绕法。以此来确立需要的曲线走向。中点位置作为分割部位,可以想像,整个绳结是由完全相同的两部分组成,从这里分开。

在前视面绘草图如下,这个是绳结侧面走向曲面。

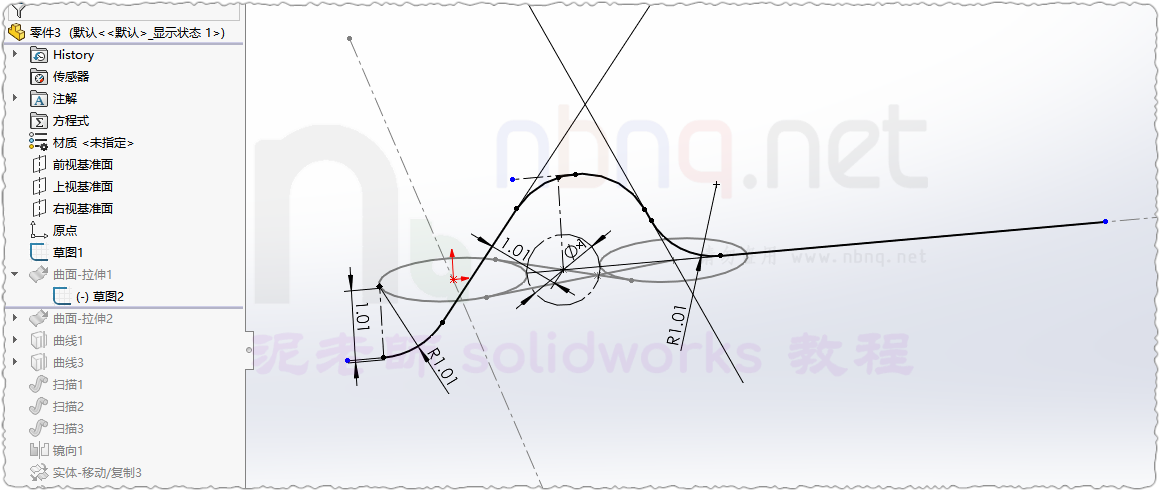

为了更好表达草图之间有穿透重合关系,我截取了立体视角的草图。可以看到,侧面走向的草图和上视草图之间很多点是重合的。

然后拉伸曲面。

再画一个侧仙草图,再拉伸一下。这是因为绳结的一部分比较底,8字中间中点那根线,不在同一个高度的。


这样拉伸出了两个侧面,不在同一高度。留着备用。

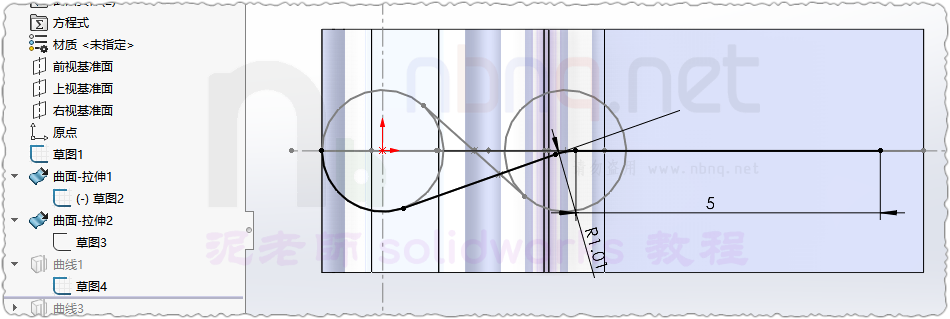

接下来,上视面,画草图如下。注意区分黑线是新绘制的,灰色线是上几步绘制的。

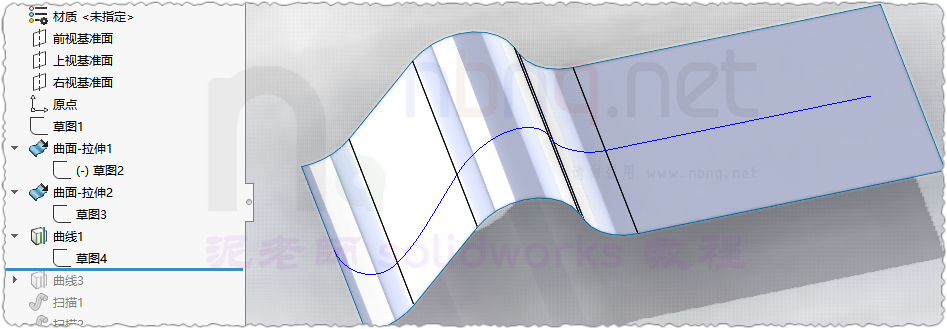

投影曲线,使它投影在第一个曲面上。得到一半的8字线。

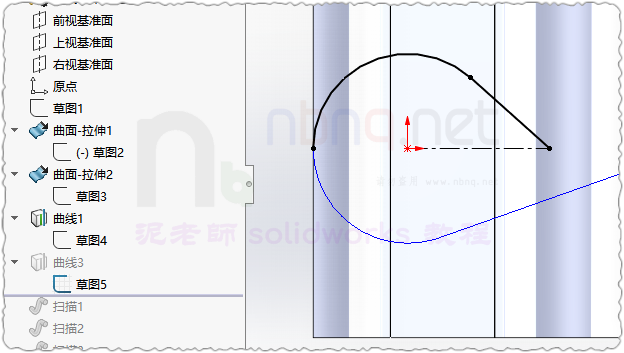

接下来,再绘制另一小半。还是上视面绘草图如下,投影在第二个曲面上。

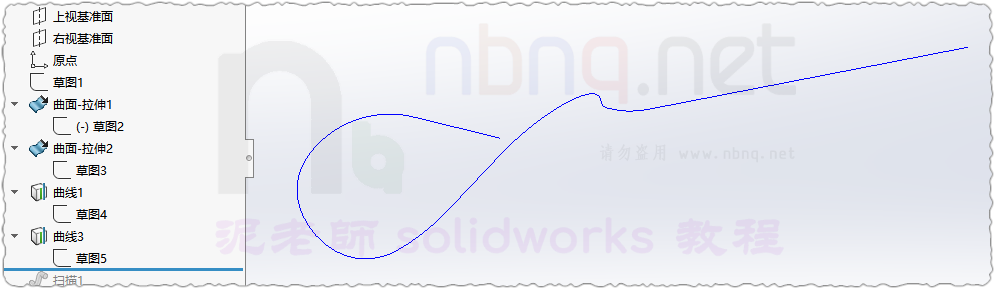

这样就得到了一个完整的扫描路径。使用组合曲线把这两条线组合起来,扫描出半个绳结即可。如果无法组合,就分锻扫描几次。

将这半个绳结复制一份,通过移动复制命令移动到对应位置,拼合成一个完整的绳结就大功告成了。
