使用草图阵列提升你的工作效率

yt_b11e8149595ca98aca7ac664d50578f5 2023年05月24日 使用技巧 1353 0


这个模型很简单,如何去快速的开孔呢?

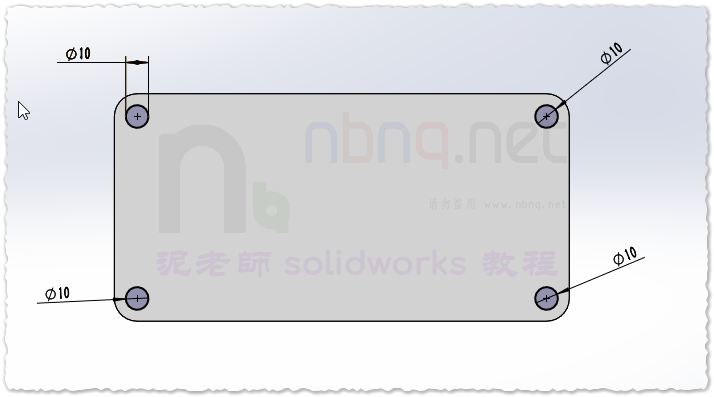

方法一:

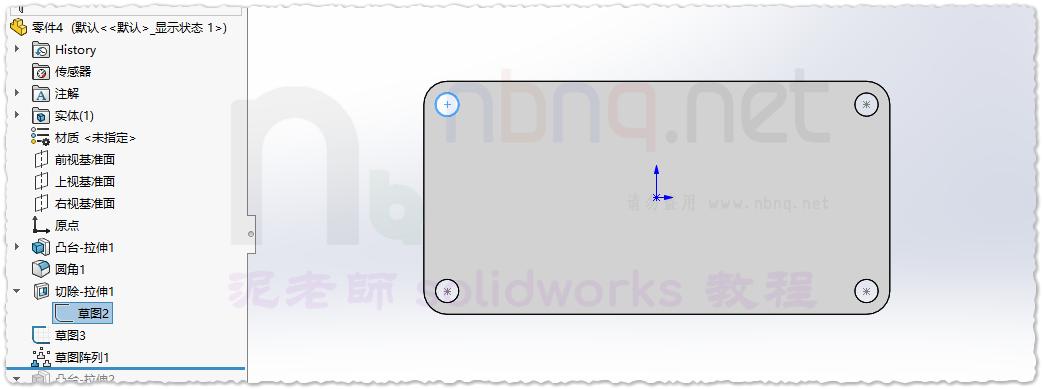

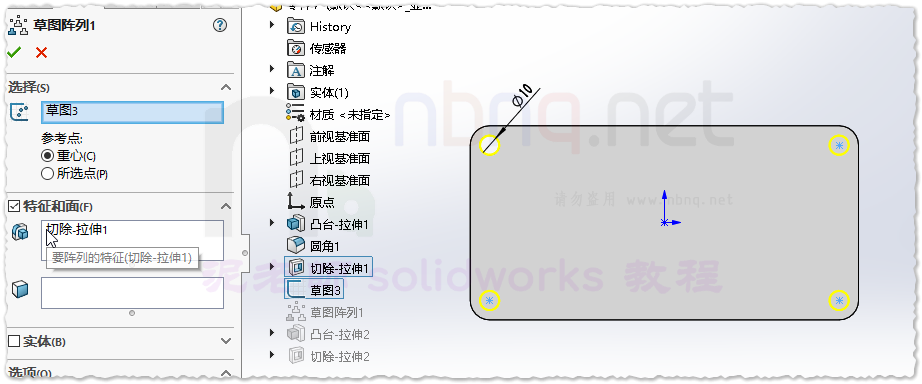

方法二:



这样看来:方法二的绘制方法更优秀,省去了每一个切割图形的外形轮廓标注的时间(此处是个圆,标起来不算麻烦,试想一下如果是一个异形图形呢?)。此处模型比较简单,大家可以触类旁通,比如说不等距离(不能线性阵列一次成型)多个孔,用草图阵列的方式可以解放双手,提高工作效率!

需转载请加牛8牛9Solidworks教程网QQ客服
