Solidworks Setion View是功能强大的剖视图工具。利用 Setion View可以实现三轴方向的任意剖面。

你是不是还仅仅只用到平面剖就行了？那赶紧试试其它剖法吧。

一般情况下，我们只需用一个面对模型或装配体进行剖切查看就基本满足要求了，不过个别情况还是需要多重剖切的，比如四分之一剖和八分之一剖。接下来我们演示一下如何使用 Setion View的分区剖对模型进行任意剖切。

点击 Setion View图标，激活第二个选项【分区】。

使用第一剖面对模型剖切。下图中选中前视面。

先中剖面2，点选右视面。这样就行成了用前视和右视面交叉的剖法把模型分成了四个分区。以两面义叉轴为中心，面为剖面，分成四个区块。

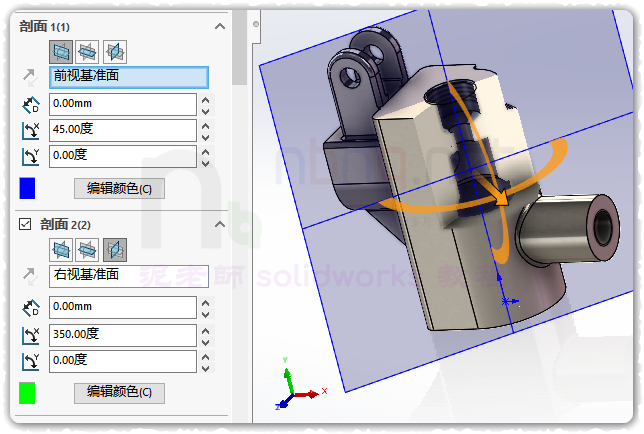

我们可以根据需要，移动面的位置和角度。

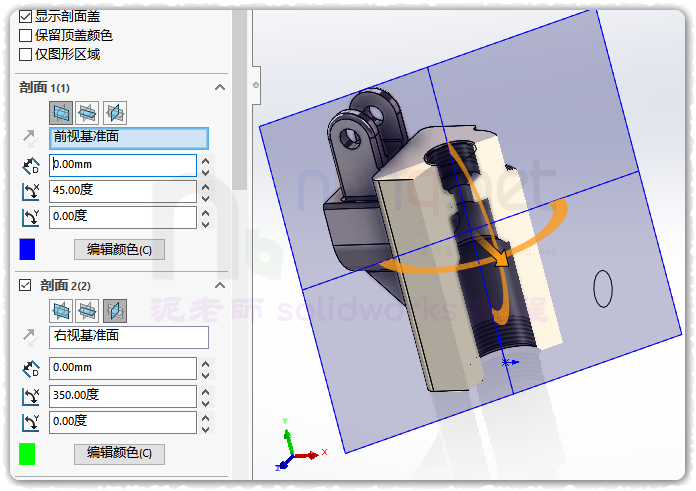

如上图中将面进行一定角度在旋转。

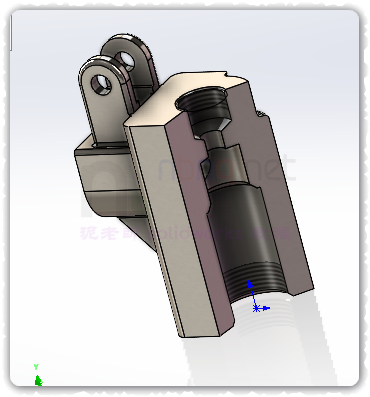

根据需求改变剖切方向，使箭头所指方向为切除区。使两个面的方向形成交叉区域会被剖除。下图是最终效果。

进一步地，增加第三个剖切面。下图中我们勾选上视面，并移动到合适位置将模型右侧的孔一起剖切。

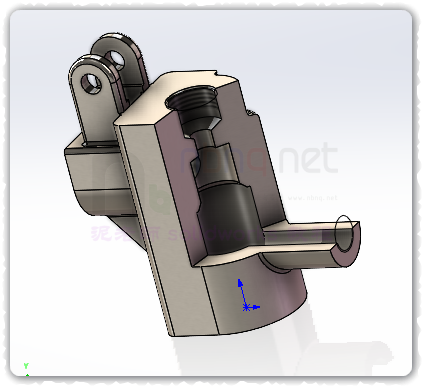

向下移动剖切面的最终效果。这就是八分之一剖。

结合三个面，我们可以实现任意方向和位置的剖切。功能强大。
