比较常规的一个零件。来看绘制过程：

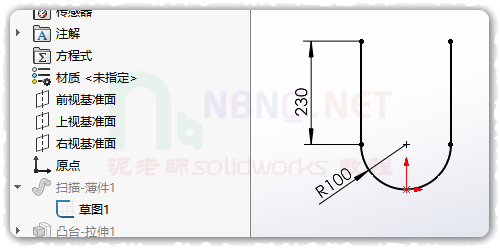

前视面草图，画一个U型线。【扫描】“圆形轮廓”“薄壁特征”，厚度向外，把管子做出来。

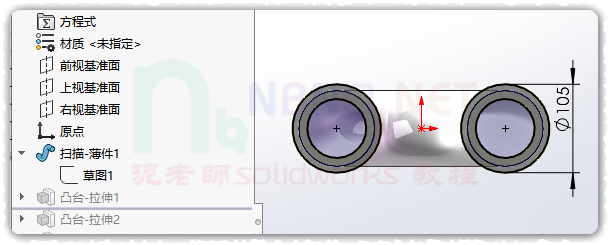

在管口平面上草图，转换实体，再套一个圆，把加厚的那部分拉伸出来。

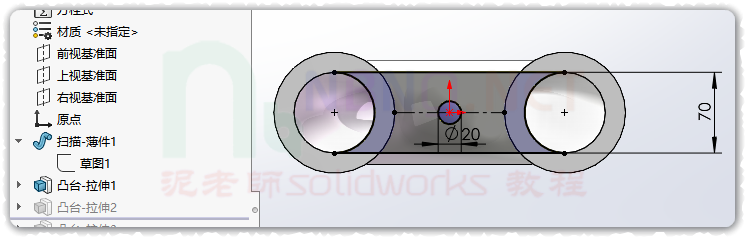

还是在管口平面草图，把中间的连接加强部分草图做出来，拉伸。

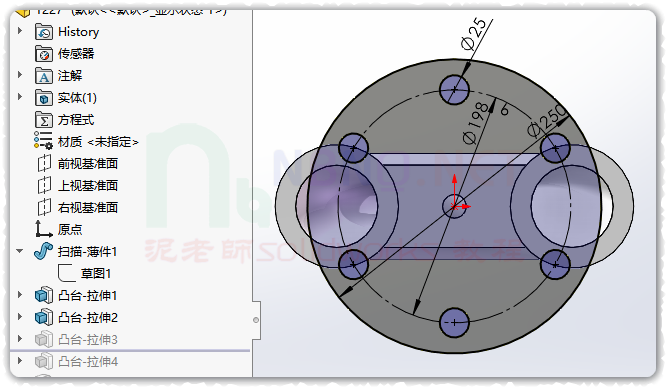

上视面做草图，把底部法兰做出来。

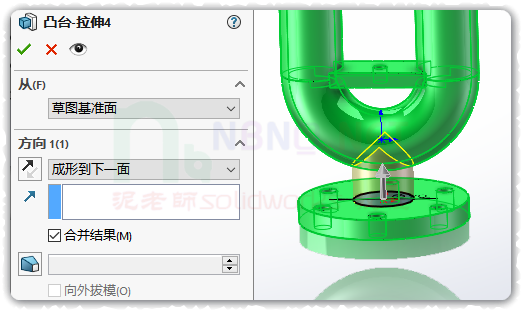

在法兰上做草图，画个圆。把中间支撑部分做出来。

倒个圆角。

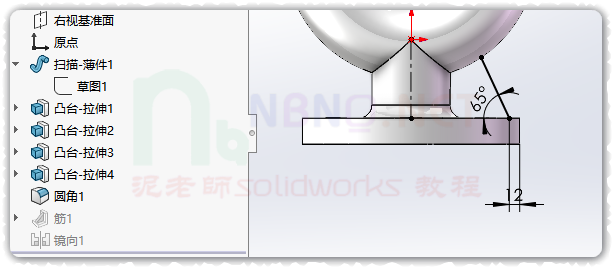

前视面画草图如下，然后做【筋】。

镜像一下这个筋，完成。
