给产品设计包装时,首先需要知道外围尺寸。在设计包装时,你需要准确快速地给出这个数据。Solidowrks提供了简单实用的工具--边界框。
使用方法:

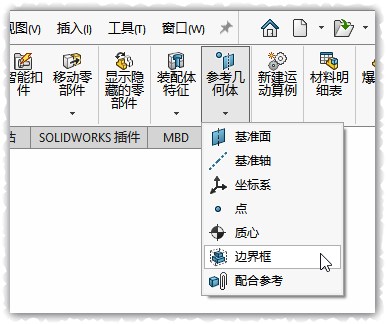

在零件或装配体下,点击【参考几何体】,下拉找到【边界框】。
直接点击确定,此时即可生成一个将零件包围的边线框界。同时在设计树生成特征。

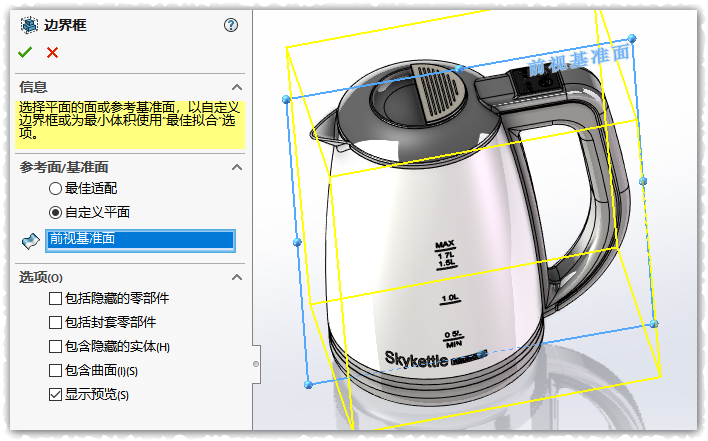

默认勾选的“最佳适配”是生成的最小体积框。如果想控制产品的摆放位置,可以点击“自定义平面”,指定一个方向。

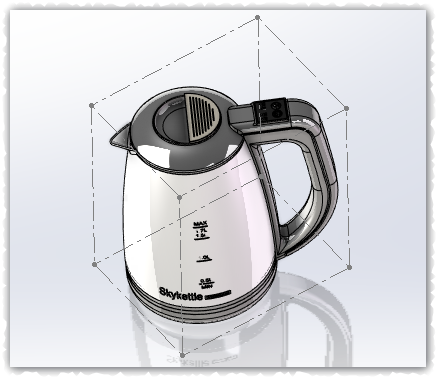

如下图中产品平放,摆正后的视图。

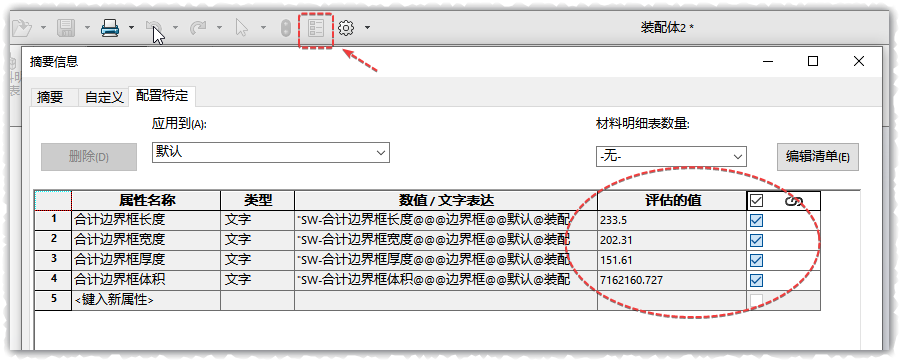

接下来,需要提取边界框的长度数值。边界框的数值信息默认分配到文件属性-配置待定 中。
这个数据可以在注释或其它地方如工程图中直接调用。
