用边线法画一个金属框架

admin 2022年06月08日 特征建模 2745 0


如上图这样的图形,我们可以使用边线法来快速绘制。具体操作:

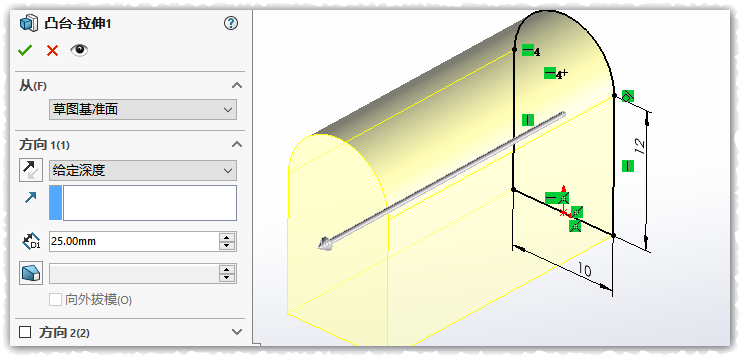

绘草图,拉伸一个凸台。


侧面草图,切除出需要的轮廓

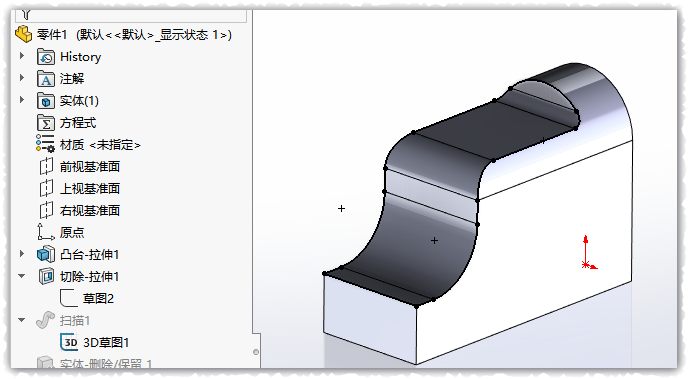

然后就得到了这个图。3D草图,转换实体引用,将边线选中。得到扫描的路径。


然后使用这个3D草图扫描,就得到了所需的框架。注意取消合并实体。

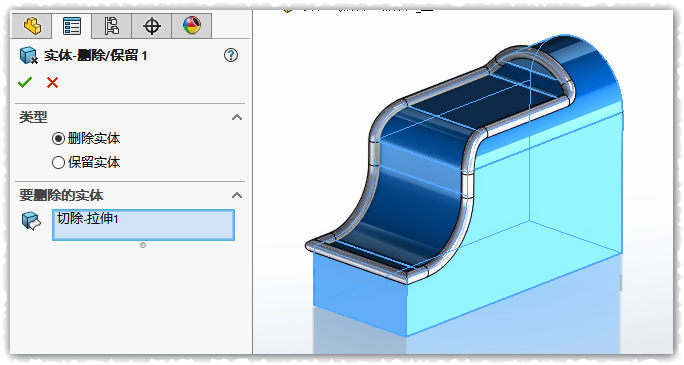

最后把前一步的实体删除掉。


本站原创文章,盗用图文必究,请注明转载来源。
